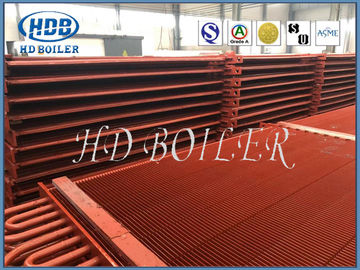

H Finned de EconomiserWarmtewisselaar Industrail die van de Buisboiler ASME-Norm gebruiken

H Finned de EconomiserWarmtewisselaar Industrail die van de Buisboiler ASME-Norm gebruiken

H Finned de EconomiserWarmtewisselaar Industrail die van de Buisboiler ASME-Norm gebruiken
H Finned Tube Boiler Economizer Heat Exchanger Industrail Using ASME Standard
H Finned de EconomiserWarmtewisselaar Industrail die van de Buisboiler ASME-Norm gebruiken
Productdetails:
Plaats van herkomst: China
Merknaam: HD BOILER
Certificering: ISO9001 , SGS , TUV , ASME , EN
Modelnummer: Economiser
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks/Reeksen van 10tons
Prijs: Negotiable
Verpakking Details: Zeewaardige verpakking
Levertijd: 30 DAGEN
Betalingscondities: Western Union, L/C, T/T
Levering vermogen: 500 ton per maand
Contact
Gedetailleerde productomschrijving
Materiaal: Koolstofstaal, Roestvrij staal Waaier van Toepassingen: Krachtcentrale, het Industriële Leven,
Brandstof: Steenkool/Gas/Oliegestookt, Waterhitte Principe: Besparingshitte
Kleur: Als uw vereiste Modelnummer: Aangepast
Voorwaarde: Nieuw Verpakking: Het Pakket van het ijzerkader
Hoog licht:

Elektrische centraleeconomiser

,

Economiser voor Boiler





H Finned de EconomiserWarmtewisselaar Industrail die van de Buisboiler ASME-Norm gebruiken





Beschrijving


De twee vinnen van de h-vormige vinbuis zijn rechthoekig, bijna vierkant, en de zijlengte is over tweemaal dat van de lichte buis. Behoort tot de uitgebreide het verwarmen oppervlakte. De h-vormige vinbuis keurt het het lassenprocédé goed van de flitsweerstand, dat het hoge tarief van de lasfusie, sterkte met grote trekspanning en goed warmtegeleidingsvermogen heeft. De h-vormige vinbuis kan ook in buis een van de dubbel-buis „dubbel-h“ vin worden gemaakt, die van goede starheid is en kan in het geval van langere pijprijen worden toegepast.



H Finned de EconomiserWarmtewisselaar Industrail die van de Buisboiler ASME-Norm gebruiken 0





Materiële Structuur van Economiser van de Boilerh Finned Buis


Bestaat uit ernstig van h-vinbuizen, de kopballen van inham en afzet, kromming, kader en andere helpers.



Kenmerken van Economiser van de Boilerh Finned Buis


1). Voeg het gebied van de hitteuitwisseling toe en verminder het aantal buizen, ook verhoging het de sectiegebied van de dampstroom om de de dampsnelheid en schuring te verminderen.
2). H type de vinbuis kan aan dubbele h-type vinbuis, hoge rigidness worden gemaakt om lange buisrij te passen.
3). H type vineconomiser in lijn wordt geschikt om de ruimte in vele kleine streken te maken, het gemiddelde genomen van luchtstroom om de schuring te verminderen die.
4). Met recht kanaal om het beste as-blazend effect te bereiken.
5). De compacte structuur om het gewicht te verminderen en de productiekosten te drukken.



Specificaties


Beschrijving Boilereconomiser
Materiaal Legeringsstaal, koolstofstaal, SA210C, SA213T22, enz.
Materiële norm ASTM, EN of ISO enz.
Afmeting Aanpassing
Gewicht

Min: 10 ton

Max.: 1000 ton

Uitsmeltingsproces: EF+IF + VD
Proces Hete Material→Ingot →/de Thermische behandeling →2nd die koud-Rolling→ van de Thermische behandelings (Normalizing+ die aanmaken) Inspectie → →rough machining→UT machinaal bewerkend →Inspection →finishing
UT norm ASTM A388 of EN10228, enz.





Voordelen


1. Uitstekende slijtageweerstand

De slijtage is hoofdzakelijk toe te schrijven aan het effect en het scherpe effect van grijze deeltjes op de pijp. De slijtage is strengst rond de pijp op een niveau van 30 graden. Wanneer S1/d=S2/d=2, het slijtagebedrag hier 3 keer van de gemiddelde waarde is.

wegens de verandering van de richting van de luchtstroom, heeft de tweede rij de strengste slijtage. Wanneer S1/d=S2/d=2, de tweede rij tweemaal zo veel zoals de eerste rijslijtage is, en de verdere rijslijtage over het algemeen 30% aan 40% hoger dan de eerste rij is.

De regeling van de eerste rij is hetzelfde als de regeling van de eerste rij in de opeenvolging. In dezelfde omstandigheden, is de maximumslijtage van de longitudinale buisbundel 3-4 keer minder dan dat van de gewankelde buisbundel.

De schuringssnelheid van de pijp is direct evenredig aan de niet-uniformiteitscoëfficiënt van de rookgassnelheid KV3.33, en is direct evenredig aan de niet-uniformiteitscoëfficiënt van de vliegasconcentratie Ku.

De h-vorm finned buiseconomiser wordt de één na de ander geschikt. De h-vormige vin verdeelt de ruimte in verscheidene kleine gebieden en heeft een eenvormig stroomeffect op de luchtstroom. Vergeleken met de optische buiseconomiser, spiraalvormige vineconomiser en longitudinale vineconomiser met gewankelde regeling, is het slijtageleven 3-4 keer hoger in andere omstandigheden.

Beschermt de rookgas zijdemper het krommingsdeel.



2. Verminderde stofaccumulatie

De asvorming komt aan de achter en windwaartse kanten van de pijp voor. Het is gemakkelijk om de pijp door verwarring te schuren, en minder stof accumuleert op de rug. Zoals voor de pijpregeling de één na de ander, wegens het feit dat de luchtstroom niet gemakkelijk is om de rug van de pijp te spoelen, is er meer asaccumulatie de één na de ander in de pijpregeling dan in de verkeerde kolom.

Is de h-type vin gelast aan beide kanten van de pijp, die geen as accumuleert, terwijl de luchtstroom rechtstreeks stroomt, de richting van de luchtstroom niet verandert, en de vin geen as accumuleert.

Een hiaat van 4-10 wordt verlaten in het midden van de h-type vin, die de luchtstroom kan leiden om de pijpvin te vegen om stof te accumuleren.

Aangezien de spiraalvormige Hoek van de vin de stroomrichting leidt, is de asaccumulatie van de vinbuis ernstiger, en de economiser die geen losse vuilnisbak niet vormt worden gebruikt. De gebiedsverrichting toont aan dat de h-vormige vinbuis geen as accumuleert, terwijl de spiraalvormige vin ernstig is.

De longitudinale vinbuis wordt gevormd door de stroom van lucht langs de vin aangezien de vin op de oppervlakte en de rug van de geaccumuleerde as gelast is. Sommige gebieden zijn naar voren gebogen aan stofaccumulatie.

De h-vormige vin, die een recht kanaal aan beide kanten vormt, heeft het beste het blazen effect.



3. Compacte ruimte en lage kosten

De pijpreeks is veel compact en vermindert de hoogte goed van staartrook.

Het totale gewicht wordt zeer verminderd en de lading van het opschortingssysteem wordt verminderd.

Druk kosten van economiser en integrale boiler.



4. Verminder rook zijweerstand

Druk de het werken en investeringskosten van veroorzaakte ventilator.



5. Verminder lassenverbinding en verbeter betrouwbaarheid.
