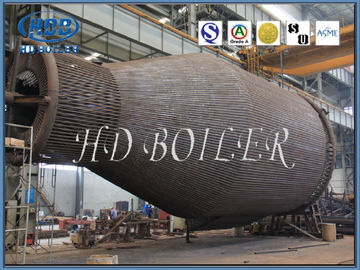

Aangepaste Industriële Cycloonseparator voor Industriële Boilers en CFB-Boilers

Aangepaste Industriële Cycloonseparator voor Industriële Boilers en CFB-Boilers

    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
  • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers

    Productdetails:

    Plaats van herkomst: China
    Merknaam: HD BOILER
    Certificering: ISO9001 , SGS , TUV , ASME , EN
    Modelnummer: Cycloonseparator

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: 1 set
    Prijs: Negotiable
    Verpakking Details: Het pakket van het ijzerkader
    Levertijd: 40 - 100 Dagen
    Betalingscondities: L / C, T / T, Western Union
    Levering vermogen: 100 sets per maand
    Contact nu
    Gedetailleerde productomschrijving
    Naam: Cycloontype Stofcollector Efficiency: 99.5% ~ 99.9%
    Material: Carbon steel, Alloy steel, equivalent Omlooptype: Natuurlijke Omloop



      Kegelcycloonseparator voor Industriële Boilers en de Met kolen gestookte Boilers van CFB





    Productomschrijving



    De cycloonseparator is een soort materiaal dat voor het scheiden van gas-solid systeem of vloeibaar-vast lichaamssysteem wordt gebruikt. Het het werk principe is dat de vaste deeltjes of de druppeltjes met grote inertie middelpuntvliedende kracht van de buitenmuur door de roterende motie die door de divergerende introductie van luchtstroom worden gescheiden wordt veroorzaakt. De belangrijkste kenmerken van cycloonseparator zijn eenvoudige structuur, hoge werkende flexibiliteit, hoog rendement, geschikt beheer en onderhoud, lage kosten. Het wordt gebruikt voor het verzamelen van stof met diameter van 5-10 μm. Het wordt wijd gebruikt in de farmaceutische industrie. Het is vooral geschikt voor stofdeeltjes die dikker zijn en bevatten meer stof. In omstandigheden op hoge temperatuur en de hoge druk, wordt het ook vaak gebruikt als intern scheidingsapparaat in vloeibaar gemaakt - bedreactor of als pre-separator. Het is een wijd gebruikt scheidingsmateriaal in de industrie.





    Hoofdlijnen

    1 voltooi met computerontwerp, nauwkeurig en betrouwbaar ontwerp.
    2 shell keurt kaderstructuur met stabiliteit met hoge weerstand goed, goede, kan ook ontworpen door verschillende druk en temperatuurvereisten.
    3 de manieren van gas binnen of kunnen uit volgens kenmerken van het ontwerpproces in diverse vormen worden geschikt, lay-outflexibiliteit verwerken.
    4 gebruikend de weerstandstype luchtstroom plus eenvormig afleidingsactieapparaat, de eenvormige lucht, en geen het blokkeren fenomeen.
    5 precipitatie die 480C-plaatraad, de prik gebruikt die van de lossingsbuis de nieuwe RS-lijn, de meesten met het beheer gebruikt, lossingsuniformiteit, lossingsprestaties.
    6 de lossingselektrode die aan het kader van rationeel, geen verbroken verbindingen, losgemaakte situatie wordt verbonden.
    7 de zijhamer die van het torsiewapen, kloppend eenvormige en efficiënte krachttransmissie, gemakkelijk schoonmaken klopt.







    Principe en het Werken

    De separator van het cycloonstof is een droge gas-solid separator die stof van luchtstroom door middelpuntvliedende kracht scheidt die door gas-solid mengsel in hoge snelheidsomwenteling wordt veroorzaakt. Omdat de middelpuntvliedende kracht die op de deeltjes handelt veel groter is dan de ernst en inertiekracht, is de scheidingsefficiency hoger.

    Aangepaste Industriële Cycloonseparator voor Industriële Boilers en CFB-Boilers



    Het scheidingsprincipe en de structuur van de algemeen gebruikte divergerende separator van de inhamcycloon worden getoond in het cijfer. De belangrijkste structuur is een kegelcilinder met een pijp van de gasinham in de divergerende richting van de hogere sectie van de cilinder, een uitlaatpijp die in een bepaalde diepte in de cilinder op de bovenkant van de cilinder wordt opgenomen, en een poederafzet die fijn poeder ontvangt bij de bodem van de kegelcilinder. Wanneer de luchtstroom vol stof de cycloonseparator bij de snelheid van 12-30m/s van de opnamepijp ingaat, zal de luchtstroom van lineaire motie in cirkelmotie veranderen. Het grootste deel van de roterende luchtstroom stroomt naar beneden van de cilinder aan de kegel langs de muur. Bovendien onder de actie van middelpuntvliedende kracht, worden de deeltjes geworpen aan de muur van de separator. Eens contacteren de stofdeeltjes de muur, verliezen zij inertiekracht. De impuls van benedenwaartse assnelheid dichtbij de muur valt langs de muur en gaat de pijp van de aslossing in, en valt in de inzamelingszak van de afzet. Tijdens benedenwaartse omwenteling, stroomt de buiten wervelende stroom onophoudelijk in het centrale deel dat van de separator, een centripetale radiale stroom vormt, die de binnen wervelende stroom van stijgende omwenteling vormt. De omwentelingsrichting van binnen en buiten wervelende stroom is hetzelfde. Tot slot gaat het gezuiverde gas door de uitlaatpijp over en, en een deel van de fijnere stofdeeltjes gelost die geen gescheiden ook vlucht zijn geweest. Het andere stuk van het gas dat van de opnamepijp stroomt vloeit naar beneden langs de buitenkant van de uitlaatpijp door de hoogste dekking van de cycloonseparator. Wanneer het het lagere eind van de uitlaatpijp bereikt, komt het met de stijgende interne wervelende stroom samen en gaat de uitlaatpijp in. De fijne deeltjes die in de hogere wervelende stroom worden verspreid zijn in dit deel ook weghaalt, en dan opgesloten door een zakfilter of een natte stofcollector.





    Het gezuiverde aardgas gaat de streek van de cycloonscheiding door de inham van het materiaal in. Wanneer het onzuiverheidsgas de pijp van de cycloonscheiding langs de as ingaat, wordt de luchtstroom sterk geroteerd door de gidsvin, en de luchtstroom gaat naar beneden de cyclooncilinder spiraalvormig langs de cilinder in. De hoogte - de de dichtheidsdruppeltjes en stofdeeltjes worden geworpen naar de muur van de cycloon onder de actie van middelpuntvliedende kracht. Onder de actie van ernst, vallen zij neer langs de muur van de cilinder en stromen uit de het stofafzet van de cycloonpijp aan het vloeibare opslaggebied bij de bodem van het materiaal, en tenslotte stroom uit van de vloeibare afzet van de materiaalbodem. De roterende luchtstroom in de cilinder krimpt en stroomt aan het centrum, dat een secundaire wervelstroom vormt omhoog, die door de luchtleiding aan de kamer van de gasreiniging vloeit, en vloeit dan door de hoogste afzet van het materiaal weg.

    Aangepaste Industriële Cycloonseparator voor Industriële Boilers en CFB-Boilers





    Verrichting



    De cycloonseparators werken door centrifugaal, gravitatie, en traagheidskrachten op te nemen om fijne deeltjes te verwijderen die in lucht of gas worden opgeschort. Deze types van separators gebruiken cyclonale actie om particulates van een gasstroom te scheiden. Typisch, gaat PM schuin de cycloonseparator in (loodrecht aan de stroomstroom, oppervlakkig, of van de kant), en snel dan gesponnen. Een middelpuntvliedende kracht wordt gecreeerd door de cirkelluchtstroom die particulate naar de muur van de cycloon werpt. Zodra PM de muur raakt, valt het in een hieronder vultrechter. De „schone“ uitlaat wordt dan of geblazen door of om opnieuw gecirculeerd opnieuw worden gefiltreerd.





    Technische Gegevens







    Model Luchtvolume (m3/h) Totale hoogte mm)
    Inhamsnelheid (m/s)
    15 >18 20 22
    CLT/A-2.5 580 690 770 850 1100
    CLT/A-3.0 830 1000 1100 1220 1380
    CLT/A-3.5 1140 1360 1510 1670 1600
    CLT/A-4.0 1480 1780 1960 2170 1800
    CLT/A-4.5 1870 2250 2480 2700 2050
    CLT/A-5.0 2320 2780 3080 3400 2300
    CLT/A-5.5 2800 3360 3720 4100 2500
    CLT/A-6.0 3340 4000 4440 4900 2700
    CLT/A-6.5 3920 4700 5210 5700 2900
    CLT/A-7.0 4540 5440 6030 6670 3200
    CLT/A-7.5 5210 6250 6920 7650 3400
    CLT/A-8.0 5940 7130 7900 8730 3600
    CLT/A-9.0 7510 9000 9980 11000 4100
    CLT/A-10.0 9280 11100 12300 13600 4600
    CLT/A-10.6 10400 12400 13800 15200 4800
    CLT/A-11 11200 13400 14800 16400 5000
    CLT/A-12 13300 15900 17600 19500 5400
    CLT/A-13 15600 18700 20700 23370 5900
    CLT/A-14 18100 21700 24000 26600 6400
    CLT/A-15 20800 24800 27600 30500 6900
    CLT/A-16 23700 28400 31500 34800 7360
    CLT/A-17 26800 32100 35600 39300 7860
    CLT/A-18 30000 36000 39900 44100 8300
    CLT/A-19 33500 40200 44500 49200 8790
    Clt/a-20 37100 44500 49300 54500 9200



    Aangepaste Industriële Cycloonseparator voor Industriële Boilers en CFB-Boilers



    Voordelen



    1. Lage kapitaaluitgde.

    2. Capaciteit om bij hoge temperaturen te werken.

    3. Kan vloeibare mist of droge materialen behandelen.

    4. Lage onderhoudsvereisten (geen bewegende delen).

    5. Kleine voetafdruk - vereist vrij kleine ruimte.



    Kwaliteitscontrole



    1. Vervaardigingsgebied van 200.000 vierkante meters

    2. 150 Ingenieurs

    3. 600 Gecodeerde lassers

    4. 60 Vergunning gegeven Inspecteurs (NDT vlak-Iii instructeurs)

    5. Klasse-vergunningen voor Ontwerp en Vervaardigingsboiler

    6. ISO-het Systeem van de 9001:2008kwaliteit

    7. ASME-Certificaat van Machtsboilers

    8. ASME de zegelautorisatie van ‚S‘, van ‚U‘ en NB
