Bottelmembraanwand voor hoge temperatuur vlamabsorptie en -bescherming

Bottelmembraanwand voor de opname en bescherming van vlammen bij hoge temperaturen

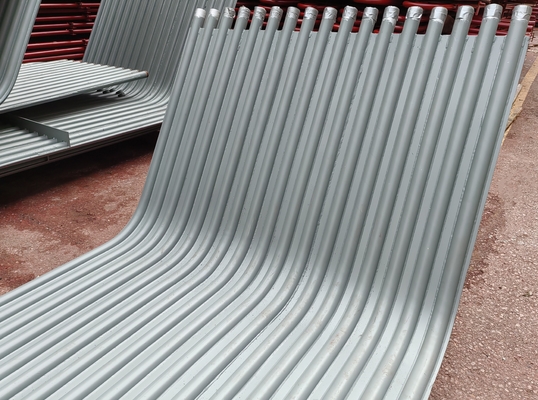

Inleiding tot het product: Boiler Membrane Wall

        De waterwand is het belangrijkste verwarmingsteel van de ketel, dat bestaat uit verschillende rijen stalen buizen, die over de ovenkamer van de ketel worden verdeeld.Het binnenste is stromend water of stoom., en de buitenzijde ontvangt warmte van de vlam in de ovenkamer van de ketel.met een vermogen van niet meer dan 10 kW.

Dewater muur was oorspronkelijk ontworpen- Nee.naar zijn verwarmd, Maar... naar Geweldig. De de oven van hoog Temperaturen.LAter,dEUto- IktgOodhetenexchangefde zalving,- IktgradialrgeplaatsttHij is...steamdruma.stHij is...m- Nee.hetenpde kunstofde bOliewerker.THij is...everdampinghetensoppervlakte- IksIk...SteunontHij is...- IkNnerwalleoftHij is...b.oliemachinerfurnacea.nndc.optischofmeen of anderepAralleltUbes.De fVerzettingofde w- Wat?walle- Ikstoa.bsorberentHij is...radiaathetenoftHij is...hIk ben...ttemperatuurf- Ik ben stom.orfluiegals- IkntHij is...furnace,gverzadigdsteamorhOotw- Wat?- IkntHij is...tUbe,a.nndronderwijstHij is...ttemperatuurvan tHij is...furnacewalletoprotecttHij is...furnacew- Ik heb ze allemaal.In een grote ketel is de vlam in de oven zeer hoog en is de intensiteit van de thermische straling groot.40~50% of zelfs meer van de warmte in de ketel wordt door de waterwand opgenomenMet uitzondering van een paar ketels met een kleine capaciteit gebruiken moderne waterbuisketels de waterwand als het belangrijkste verdampingsverwarmingsoppervlak in de ketel.

Voordelen

Volgens het type structuur zijn er drie hoofdtypen: het eenvoudige buistype, het membraantype en het squeaked tubetype.en hun structuur is de eenvoudigsteDe waterwand van het membraan las vele gewalste watergekoelde vinnenbuizen samen met spotlassen, zodat ze een afgesloten gecombineerd verwarmingsoppervlak vormen.die niet alleen de luchtdichtheid van de oven kan verbeteren, vermindering van luchtlekken, maar ook betere bescherming van de ovenwand, vermindering van het gewicht van de ovenwand, vereenvoudiging van de structuur;De waterwand van de sporenbuis is om veel pinnen met een lengte van 20 ~ 25mm en een diameter van 6 ~ 12mm op de watergekoelde wandbuis te lassen, en vervolgens brandwerend kunststof van chroomerts aanbrengen om de warmteabsorptie van dit deel van de waterwand te verminderen en de temperatuur van de verbrandingszone te verhogen,het is geschikt voor gelegenheden waarin ontsteking van brandstof bijzonder moeilijk is of voor sommige vloeibare slakkenontladingsovens.

Volgens het opmaakgedeelte zijn er twee soorten bevestigde wandtypen en scheidingswandtypen (d.w.z. dubbelzijdige verwarming) voor waterkoeling.De eerste is voornamelijk gedeeltelijk ingebed in de binnenwand van de ovenwand en absorbeert de warmte aan de ene kantDeze wordt meestal in het midden van de ovenkamer van een grote ketel geplaatst en scheidt de hele oven in twee onafhankelijke delen die aan beide zijden worden verwarmd.

Beschrijving

Waterwandpanelen worden gebruikt in waste heat recovery ketels. We produceren waterwandpanelen. Deze zijn vervaardigd van koolstofstaalbuizen naar de tekeningen en specificaties van de klant.Bijzondere zorg wordt besteed aan ovalatie en dunner worden van het gebogen gedeelte, tijdens de vervaardiging.

Wij produceren en leveren een uitgebreid assortiment waterwandpanelen.Het is bekend dat de door ons aangeboden buizen een grote interne druk weerstaan, omdat een continue strook van vinmateriaal spiraalvormig op de buis wordt gewikkeld.Deze buizen zijn bekend om gelijkmatig warmte te leveren, wat resulteert in een verhoogde warmteafgifte.

De belangrijkste functie van waterwandpanelen in ketels is het absorberen van de warmte die wordt gegenereerd door een hoge temperatuur vlam of rookgas en het genereren van stoom of warm water in buizen,dus om de temperatuur in de kamer te verlagen.

Details van de bouw

De combinatiekenmerken van de membraanwaterkoudingswand zijn als volgt:
1Controleer en stel de breedte, lengte, vlakheid en diagonaal van de pijplijn na wanneer de segmentrij op het combinatiekader wordt gehesen.Als de breedte van de buisrij groter of kleiner is dan de aangegeven grootte, kan de vin worden gesneden tot een passende lengte, aangepast aan de aangegeven grootte en vervolgens opnieuw worden gelast.Vinnen tussen sommige buizen met grotere afmetingen kunnen worden gesneden om de afstand tussen de buizen te verminderen om het diagonale verschil te eliminerenWanneer de ongelijkheid van de pijplijn de toegestane afstand overschrijdt, kan een portierframe worden gebruikt om de bovendruk van de jack te corrigeren.
2De schommelverbinding van een enkele buis kromp na het lassen met ongeveer 1-2 mm, wat geen effect heeft op andere buizen.Maar de pijplijn is niet hetzelfde., twee secties van de buisrij stuit lassen, als van de ene kant naar de andere kant van de reeks van lassen, las tot het einde van de buis veroorzaakt door de vervorming is zeer groot.voor het achterste lassen, moet de afstand van dit lasgewricht grondig worden gemeten, en volgens de afstand is te klein, gematigd, te groot classificatie,als de kontvrijheid te groot of te klein isIn dit geval wordt de buis met een grotere opening door de krimp van het laswerk losgelaten.Om de krimpdeformatie van het loodlassen te verminderen, moet de methode van de symmetrie en het kruislassen worden aangenomen.
3Het onderste deel van de voor- en achterwand van het waterkoelingsysteem heeft een ovenbodem (koude as emmer) en het bovenste deel van de achterwand van het waterkoelingsysteem heeft een vlamhoek.dus de grootte van het onderdeel is groter en de vorm is meer speciaal, dus het is moeilijk te combineren.
4. De eenvoudige bal van de achterste waterwandpijp verschilt van andere verwarmingsoppervlaktuigen.het aantal vlambestendige hoekbuigbuizen is hetzelfde als dat van de achterste waterwand, om de stijfheid van de vlamwerende hoek te vergroten, is er ook een aanzienlijk aantal rechte buizen met afstand (meeste oventypes).De in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde technische specificaties zijn van toepassing.In de rechte buis en de verbinding tussen de bovenste bijbehorende tank is een opening van 5 mm of een beperker van 10 mm voorzien.het grootste deel van het werkende medium gebogen buis is bevorderlijk voor de koeling van de vlam Hoek, en een klein deel van het werkmiddel gebogen buis zorgt ervoor dat de rechte buis en de gebogen buis hebben de overeenkomstige hoeveelheid van de uitbreiding, zodat de interne spanning te verminderen,dus de moeilijkheid om door de bal te passeren neemt toe.

Over ons

Hua Dong Boiler Co., Ltd. is een high-tech onderneming gespecialiseerd in de productie van ketels.000 m2 met vaste activa ten bedrage van 110 USD,000,000Er zijn 1100 werknemers, waaronder 150 technici en 600 codeerde laswerkers.Hua Dong is houder van de productievergunningen voor ketels van klasse A en drukvaten van klasse A1 en A2 afgegeven door de Chinese Algemene Administratie voor Kwaliteitstoezicht., Inspectie en Quarantine; ook heeft het de "S" en "U" "NB" stempels uitgegeven door de American Society of Mechanical Engineers; Ondertussen heeft dit bedrijf de certificering van ISO9001, SO3834,EN 12952 Kwaliteitsmanagementsysteem.
