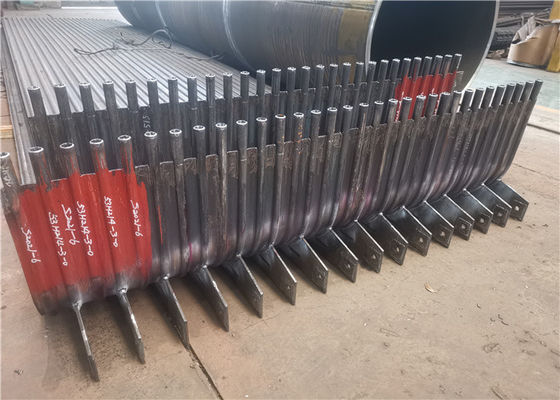

83mm Pijp die CFB-de Comités van de Watermuur Lage Luchtlekkage leggen

83mm Pijp die CFB-de Comités van de Watermuur Lage Luchtlekkage leggen

Inleiding

Een verdampings het verwarmen oppervlakte die uit een aantal parallelle die pijpen bestaan op de binnenmuur van een boilerhaard worden gelegd. De functie van de watermuur is de stralingshitte van de vlam of het rookgas op hoge temperatuur in de oven, de opbrengsstoom of het warme water in de buis te absorberen, en de temperatuur van de ovenmuur te verminderen, en de ovenmuur te beschermen. In de grote capaciteitsboiler, is de vlamtemperatuur in de oven zeer hoog, en de intensiteit van hittestraling is zeer large.40 ~ 50% of meer van de hitte in de boiler wordt geabsorbeerd door de watermuur. Behalve een paar kleine capaciteitsboilers, is de watermuur de leiding verdampings het verwarmen oppervlakte in de moderne boilers van de waterbuis. De watermuur is verdeeld in licht buistype en membraantype volgens zijn structuur. De lichte muur van het buiswater bestaat uit de gewone pijp van het boilerstaal (Fig. 1 de lichte muur van het buiswater). Dichter is de pijpregeling, beter is het beschermingseffect van de ovenmuur. De ovenmuren worden uitgebreid gemaakt van lichte vuurvaste materialen en isolatiematerialen. Deze materialen kunnen in de ovenmuur worden gebouwd, of op de met water gekoelde muur worden gelegd om een tubulaire ovenmuur voor gemakkelijke installatie te worden.

De Muur van het membraanwater

De muur van het membraanwater is een luchtdichte structuur die uit pijpen en vinnen bestaan. De voordelen zijn minder luchtlekkage in oven; kan aanleggen van pijpleidingenmuur, minder lading op staalstructuur en lagere kosten van boiler gebruiken; de makkelijk te gebruiken opschortingsstructuur en verbetert thermische uitbreidingssysteem, geschikt voor gemechaniseerde productie op grote schaal, hoog assemblagetarief, de lage capaciteit van de hitteopslag en verkort ster-omhoog en sluitingstijd. Het nadeel is dat het productieproces complex is. De muur van het membraanwater wordt vaak gebruikt in grote capaciteit, boilers op hoge temperatuur en hoge druk.

Materiaal en pijp de diameter voor middelgrote, hoge en ultrahoge drukboilers, in de normale omstandigheden van de wateromloop, pijpmuur kan goed worden gekoeld, kan de koolstofstaalpijp worden geselecteerd. Voor sub kritieke en super kritieke drukboilers, damhinde aan de verslechtering van hitteoverdracht en de hoge middelgrote temperatuur (vooral wanneer de super kritieke parameters) worden bereikt, het is vaak noodzakelijk om interne ingepaste buizen (multi-hoofd spiraalvormige groeven op de binnenmuur van de buis, de typische die structuur in Fig. 2 wordt getoond) of Cr-Mo de buizen van het legeringsstaal te gebruiken. Voor de muur van het membraanwater, zouden de max. Temperatuur en de spanning van vinnen ook moeten worden gecontroleerd. De buitendiameter van de buizen van de watermuur van natuurlijke omloopboiler is over het algemeen 4276mm, zijn de onderkritische druk gecontroleerde omloopboilers 4251mm, en de zodra-door boilers zijn 2242mm.

Sterke kanten van de muur van het membraanwater

(1) verzeker het verzegelen van ovenmuur en verminder luchtlekkage in verbrandingskamer.

(2) de totstandbrenging van volledige waterkoeling in verbrandingskamer is voordelig om vercooksing op de voorwaarde van geïntensifieerde verbranding te verhinderen.

(3) de het koelen tijd van opstarten en de sluiting van boilers kunnen wegens zijn kleine capaciteit van de hitteopslag, snelle temperatuurstijging en snel het koelen in verbrandingskamer worden verkort.

(4) de muur van de Aanleggen van pijpleidingenoven is geschikt, wat zeer de lading van boilerkader vermindert en het voor opschorting en het opheffen geschikt is.

(5) Vergelijkbaar geweest met het naakte buistype, is de capaciteit van de hitteabsorptie van de buis beter.

(6) het verbetert de per-assemblagegraad van boilercomponenten, vergemakkelijkt en vermindert de installatiewerkbelasting.

De materialen van de watermuur worden over het algemeen gemaakt van koolstofstaal. Wanneer de boilerdruk boven MPa 14 is, wordt het legeringsstaal ook gedeeltelijk gebruikt. Pijp buiten diameter: de natuurlijke omloopboilers gebruiken over het algemeen 51 ~ 83 mm; gedwongen veelvoudig - de omloopboilers en de gelijkstroomboilers gebruiken over het algemeen 22 ~ 60 mm. De watermuur van een gelijkstroom-boiler is niet noodzakelijk recht als dat van een natuurlijke omloopboiler, en kan ook horizontaal of in andere vormen worden omringd. Wanneer de parameters, vooral in de direct-current boiler, hoog zijn om de verslechtering van de hitteoverdracht op het hoge gebied van de hittelading van de oven te verhinderen, worden de interne ingepaste buizen vaak gebruikt of de spoilers zijn geïnstalleerd binnen de buizen.
