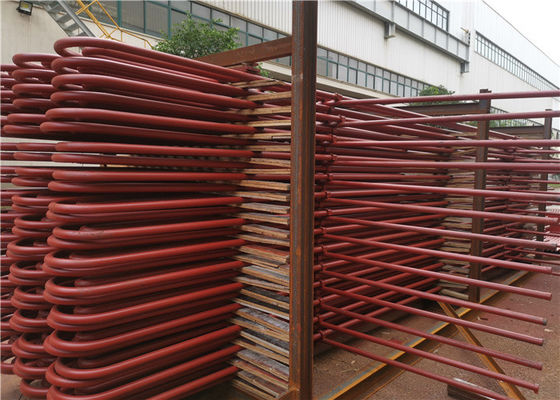

Hittebestendige Naakte de Oververhitterrol van ASME voor Thermische Omloop

Rol van de het Koolstofstaal Anticorrosieve Oververhitter van ASME de Naakte voor Warmtewisselaar

Inleiding voor de Rol van de Boileroververhitter

Voor grote boilers in krachtcentrales, maken de oververhitters en de opwarmers een groot deel in de totale het verwarmen oppervlakten uit, moeten zij worden geschikt in de gebieden waar de rook met hogere temperatuur is. Om de efficiency van thermische omloop in krachtcentrales te verbeteren, is het nodig om de originele parametersf stoom te verbeteren geleidelijk aan, vereist de verhoging van stoomdruk de overeenkomstige verhoging van temperatuur voor oververhitte stoom, of de vochtigheid van grote stadiumuitlaat van zal stoomturbine te hoog zijn, wat zijn veiligheid zal beïnvloeden. Aldus, zijn de stoom door oververhitters vloeien en de opwarmers die stoom op hoge temperatuur, zijn hun prestaties van de hitteoverdracht vrij slecht, wat bepaalt dat de temperaturen van de buismuur van oververhitters en opwarmers hoog zijn.

De oververhitter is een deel van een boiler die de stoom van de verzadigingstemperatuur aan de het oververhitten temperatuur verwarmt. Het wordt ook genoemd een stoomoververhitter. De oververhitter kan in convectietype, radiaal type en semi-radiaal type volgens hittetransfer-mode worden verdeeld; Volgens de kenmerken van de structuur, kan het in kronkelig pijptype, schermtype, muurtype en muurtype worden verdeeld. Zij worden samengesteld uit parallelle pijpen en inham en afzetverzamelleiding.

De meeste industriële boilers hebben geen oververhitters omdat vele industriële processen en het leven faciliteiten slechts verzadigde stoom vereisen. In krachtcentrales, locomotieven en Mariene boilers, is de oververhitter gewoonlijk geïnstalleerd om de het doorgeven thermische efficiency van de gehele stoomelektrische centrale te verbeteren.

Product Function&Features

Thermische efficiënte de stoom super verwarmer van HDB voor met kolen gestookte boilers
Specificatie:
De super verwarmers zijn één van de belangrijkste boiler sapre delen die de thermische efficiency verbetert. Stoomketel de stralende super verwarmer wordt op hoge temperatuur gewoonlijk toegepast in de boiler van de hoge drukelektrische centrale.

In de boiler, is de rol van super verwarmer de verzadigde stoom aan een bepaalde temperatuur van oververhitte stoom te verwarmen om elektrische centraleefficiency te verhogen. De repeater hoofdzakelijk verbetert verder de thermische efficiency van de elektrische centralecyclus.

Rollen van de stoom de Super verwarmer: De super verwarmerrollen worden gebruikt in een boiler om verzadigde stoom te produceren. De super verwarmerrollen worden speciaal gebruikt in Boilers van Elektrische centrale. Wij vervaardigen Super verwarmerrollen in diverse rangen van Legeringsstaal en in vlek minder staalbuizen met of zonder steun & Kopbal vanaf de tekening van de klant.

De veranderingen in boilerexploitatievoorwaarden, zoals ladingsniveau, brandstofverandering, de verandering van de verbrandingsvoorwaarde, enz., allen hebben een invloed op de stoomtemperatuur van de oververhitterafzet, zodat in krachtcentraleboilers zijn er middelen om de stoomtemperatuur van de boilerafzet aan te passen om het bij de gespecificeerde waarde stabiel te maken. Zijn de algemeen gebruikte middelen:

(1) met waterstraal of oppervlakte past het reductiemiddel van de typetemperatuur direct de stoomtemperatuur aan;

(2) met de schommelingsbrander om de temperatuur van de rook van de ovenafzet te veranderen;

(3) met van de de aanpassingsoververhitter van de rookrecyclage de hitteabsorptie. Wanneer de boilerlading stijgt, de waarde van de temperatuurstijging van de inham en afzetstoom van de verhogingen van de stroomoververhitter, terwijl de waarde van de temperatuurstijging van de stralende oververhitter vermindert.

Als de convectieoververhitter, de stralende oververhitter en de semi-stralende oververhitter behoorlijk worden gecombineerd en gevormd, kan de temperatuur van de afzetstoom minder veranderen wanneer de lading en verbrandingsvoorwaarden veranderen. Het de hitteabsorptie en tarief van de stoomstroom parallelle pijpen in de oververhitterstapel zullen in verrichting verschillend zijn. om bovenmatige temperatuur in individuele pijpen te vermijden, is de oververhitter verdeeld in verscheidene pijpgroepen in grote boilers. De stoom van elke pijpgroep wordt gemengd met een collectebus buiten de oven en de pijp van de stoomgids wordt gebruikt om elke pijp te maken herschikking groeperen, om bovenmatig temperatuurverschil tussen elke pijp te vermijden.

• Oververhitter

Over het algemeen 30 ~ 60 mm. Het gemeenschappelijkste type van stroomoververhitter is kronkelige buis. Het heeft een intensievere buisgroep, verfraait in 450 ~ 1000 ℃ verwarmingspijp van de rookgastemperatuur, rookgas van verticale en zijerosie. Het rookgas brengt hoofdzakelijk de hitte naar de pijp over door convectie, en enkele hitte wordt geabsorbeerd door straling. Die bestaat de plaat-type oververhitter uit een meerderheid van de buisschermen, in het bovenste gedeelte van de oven of bij de afzet wordt geschikt, die tot de straling of semi-stralingstype oververhitter behoren. De eerstgenoemde absorbeert stralingshitte van de ovenvlam, terwijl de laatstgenoemde ook wat convectiehitte absorbeert. In de krachtcentraleboilers boven mpa 10, worden zowel schermtype als kronkelige typeoververhitter algemeen gebruikt om hitteabsorptie te verhogen. De muuroververhitter op de binnenmuur van de oven wordt toegepast is stralende oververhitter die, die zelden wordt gebruikt. De aan de muur bevestigde oververhitter wordt gebruikt in de grote boiler van de capaciteitskrachtcentrale om de muur van de ovenbovenkant en de convectieverwarmingspijp te vormen. Het beeld toont de regeling van verscheidene oververhitter. De kleine capaciteits industriële boilers met oververhitter kunnen aan de vereisten slechts met enige stadiumoververhitter voldoen.

Details

Ontwerpstructuur

1. verwarmende verzadigde stoom, temperatuur tot 900 graad C.

2. hoog rendement, >90%.

3. hoge snelheid het verwarmen.

4. ontwerp met roestvrij staal.

5. lange ontwerplevensduur, 15 jaar.

Stuur ons vereiste technische gegevens, zoals stoomcapaciteit, presure, vereiste temperatuur enz. Wij zullen dienovereenkomstig ontwerpen.

HD de boiler biedt een beste in klassenfaciliteit aan

De Huadongboiler heeft zich in het produceren van de componenten van de douaneboiler 34 jaar sinds 1985 gespecialiseerd. Onze boilercomponenten zijn gebruikt in industriële stoomgenerators, stoomketels, warm waterboilers, elektrische stoomketels, stoomdruk die posten, enz. verminderen
