De Muur van het het Membraanwater van de elektrische centraleboiler voor Hitteuitwisseling, de Certificatie van ISO/ASME-

Hoge Efficiënte van het de Boilerwater van de Membraanelektrische centrale de Muurcomités voor Hitteuitwisseling, ISO/ASME-Certificatie

Het product introduceert

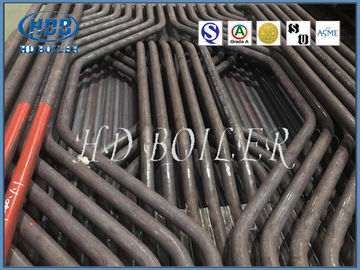

Volledige naam van „de pijp van de watermuur“, de oude die naam van „watermuur“, ook als „het toenemen pijp wordt bekend“. Gewoonlijk verticaal gelegd op de binnenmuur van de ovenmuur, wordt het hoofdzakelijk gebruikt die de stralingshitte te absorberen door de vlam en het rookgas op hoge temperatuur in de oven wordt uitgezonden. Het is het belangrijkste type van het verdampen het verwarmen oppervlakte van allerlei moderne boilers en basiscomponent van de omlooplijn van het boilerwater. Wegens zowel het koelen als bescherming van de ovenmuur, zo de naam.

De watermuur werd oorspronkelijk ontworpen niet om worden verwarmd, maar de oven van schade op hoge temperatuur te koelen. Later, wegens zijn goede functie van de hitteuitwisseling, verving het geleidelijk aan de stoomtrommel als belangrijkst het verwarmen deel van de boiler.

De verdampings het verwarmen oppervlakte, die op de binnenmuur van boilerkamer wordt gelegd en uit vele parallelle pijpen bestaat. De functie van watermuur is de stralingshitte van vlam of rookgas op hoge temperatuur in de ovenkamer te absorberen, stoom of warm water in de pijp te produceren, en de temperatuur van de ovenmuur te verminderen om de ovenmuur te beschermen. In een grote capaciteitsboiler, is de vlamtemperatuur in de oven zeer hoog, is de intensiteit van hittestraling zeer groot. Veertig tot vijftig percent of meer van de hitte in de boiler worden geabsorbeerd door de watermuur. Behalve een paar kleine capaciteitsboilers, moderne waterbuis de boilers nemen waterkoelingsmuur als belangrijkste het verwarmen oppervlakte van verdamping.

Productie

HDB-de methode van het het schermlassen van het manufacuregebruik van membraantype muur lichte pijp en vlakke staalstructuur het lassenprocédé van membraantype muur lichte pijp en vlakke staalstructuur is hoofdzakelijk als volgt:

1. Automatische fusie van uiterst actief gas beschermd lassen

De gemengde groep beschermend gas is verdeeld in 85% ~ 90%+ (Co2) 15% ~ 10% (van AR). In het materiaal, worden de pijp en het vlakke staal gedrukt door de hogere en lagere rollen en vooruit vervoerd. De veelvoudige lassenkanonnen kunnen voor gelijktijdig lassen bij de bovenkant en de bodem worden gebruikt.

2. Draad ondergedompeld booglassen

Dit materiaal behoort tot het vaste werkstation van het kaderlassen, heeft de werktuigmachine de functie van staalpijp en het vlakke staal plaatsen, het vastklemmen, het voeden, het lassen en automatische terugwinning van stroom, enz. Over het algemeen, is het uitgerust met 4 of 8 lassende kanonnen om het lassen van 4 of 8 filetlassen tegelijkertijd te voltooien. Deze techniek is eenvoudig te werken en heeft geen hoge vereisten op de oppervlakte van pijpen en vlak staal. Nochtans, kan het slechts aan één kant in een horizontale positie worden gelast en kan niet aan beide kanten tegelijkertijd worden gelast.

3. Halfautomatisch gasbooglassen

Wanneer het lassen met deze methode, zal het pijpscherm ten eerste geplaatst worden en, gelast en door handverrichting van het lassenkanon dan gelast. Deze lassenmethode kan niet voor gelijktijdig lassen van bovenkant en bodem worden gebruikt, en het is moeilijk om ononderbroken en eenvormig lassen van veelvoudige lassenkanonnen te realiseren, zodat is het moeilijk om lassenmisvorming te controleren. Wanneer het gebruiken van halfautomatisch gasbooglassen voor het lassen van het pijpscherm, moet de aandacht aan redelijke selectie van lassenopeenvolging worden besteed om lassenmisvorming te minimaliseren. De filetlassen van het vlakke staal verzegelden bij het lokale openen van het pijpscherm en de filetlassen van het speciaal-gevormde pijpscherm zoals de koude de asemmer en de branderpijp worden gewoonlijk gelast door halfautomatisch fusie polair gas beschermd lassen.

De automatische lassenproductielijn van het de buisscherm die van de membraanmuur uiterst actieve gasbescherming smelten is de van de het membraanmuur van de wereld meest geavanceerde het de buisscherm productietechnologie en het materiaal. De automatische controle kan van pijp het voeden worden bereikt, vlak staal die, het eindigen, nivelleren, die etc. lassen ontrollen zich. De hogere en lagere lassenkanonnen kunnen tegelijkertijd worden gelast, is de lassenmisvorming klein, en er is bijna geen behoefte om na het lassen van, zodat de geometrische grootte van het pijpscherm nauwkeurig is, de kwaliteit van de filetlas te verbeteren is goed, is vormen zich mooi, is de lassensnelheid snel, en de productieefficiency is hoog.

Parameter

Voordelen

(1) het beschermende effect van membraan waterkoelingsmuur op de ovenmuur is het volledigst, zo de materialen van de de behoeftenisolatie van de ovenmuur slechts, eerder dan vuurvaste materialen, zodat de dikte en het gewicht van de ovenmuur zeer worden verminderd, de structuur van de ovenmuur, verminderen het totale gewicht van de boiler vereenvoudigen.

(2) de muur van het membraanwater heeft ook goede luchtstrakheid, kan aan de vereisten van positieve drukverbranding op de boiler, aanpassen gemakkelijk om geen vorming, minder luchtlekkage slakken te vormen, het hitteverlies van rookuitlaat verminderen, de boiler thermische efficiency verbeteren.

(3) het kan in componenten door de fabrikant voor snelle en geschikte installatie worden gelast.

(4) het gebruik van de structuur van de membraanmuur van de boiler, eenvoudig onderhoud, boilerlevensduur kan zeer worden verbeterd.

Eigenschappen

1. Het rapport van de sterkteberekening met toegepaste materialeninformatie;
2. 100%NDT (niet destructieve inspectie) rapport van staalplaat, buis en lassenstaaf;
3. 100%X-Ray inspectierapport (lassennaad): om de kwaliteit van de volledige boiler te verzekeren;
4. Hydraulisch testrapport: verzeker de standaard werkdruk en de veiligheid

Certificatie

Bedrijfinleiding

Gevestigd in 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd die (produceert als HD-Boiler handel drijven), elektrische centrale; industrieel; afvalhitte; afvalverbranding; biomassa; organische hittedrager en elektrische stoomketels. Gekoppeld aan een uitvoerige waaier van het verwarmen van oppervlakten, HD-brengt de Boiler aan de markt de unieke dienst met inbegrip van boilerontwerp, vervaardiging, installatie, behoud en vervanging van de delen van de boilerdruk.
