Het aangepaste de Oververhitter en de Opwarmerdeel van de Hitteuitwisseling van de Nikkelbasis met Schild

De de aangepaste Oververhitter en Opwarmer van de Nikkelbasis met Schild, het Hoge Efficiënte Deel van de Hitteuitwisseling

Productomschrijving van Oververhitter en Opwarmer

Oververhitter
De fossiele brandstofelektrische centrales hebben vaak een oververhittersectie in de stoom die oven produceren. De stoom gaat door het drogen van materiaal binnen de stoomtrommel over op de oververhitter, een reeks buizen in de oven. Hier neemt de stoom meer energie van heet rookgas buiten het buizenstelsel op, en zijn temperatuur is nu oververhit boven de verzadigingstemperatuur.

Opwarmer
De elektrische centraleovens kunnen een opwarmersectie hebben die die buizen bevatten door heet rookgas buiten de buizen worden verwarmd. De uitlaatstoom van de hoge drukturbine wordt overgegaan door deze verwarmde buizen om meer energie te verzamelen alvorens de tussenpersoon en toen de lagedrukturbines te drijven.

Productfuncties van Oververhitter en Opwarmer

Oververhitter

1.The-de functie van de oververhitter in de thermische elektrische centrale is de laatste sporen van vochtigheid (1 aan 2%) te verwijderen uit de verzadigde stoom die uit boiler komen en zijn temperatuur boven verzadigingstemperatuur voldoende te verhogen.

2.The het oververhitten het verwarmen heft de algemene algemene efficiency van de cyclusefficiency op evenals vermijdt teveel condensatie in de laatste stadia van de turbine die de bladerosie vermijdt.

3.The de hitte van verbrandingsgassen van wordt oven voor de verwijdering van vochtigheid van stoom en gebruikt om de stoom te oververhitten.

4.Super-verwarmers hebben gewoonlijk verscheidene buiskringen parallel met één of meerdere die terugkeerkrommingen, tussen kopballen worden verbonden.

Opwarmer

1.The-de functie van de opwarmers is aan resuperheat de gedeeltelijk uitgebreide stoom van de turbine.

Dit wordt gedaan zodat de stoom zo ver mogelijk door het laatste stadium van de turbine droog blijft.

2.Location: Vóór of na de convectieoververhitter in de convectiestreek van nutsboilers. In moderne hoge drukboilers, zijn de opwarmers over het algemeen in twee secties.

3.The de primaire sectie wordt geplaatst in de convectiestreek en de secundaire sectie wordt enkel bij de ovenuitgang geplaatst die vanaf de bovenkant hangen.

4.The de ontwerpoverweging voor opwarmers is gelijkaardig aan die voor oververhitters.

5.It hebbend zelfde outputtemperaturen maar stoomdruk zijn ongeveer 20-25% van die in oververhitters. Vandaar kan de legering van het lagere rangstaal voor opwarmers worden gebruikt.

De typevoordelen benadeelt Ondersteunende methode

Tegenhanger-type

1.Firm structurele steun

2. Stroomstagnatie door gecondenseerde stoom

3. Vereist langzaam nieuw begin om het water te zuiveren dat op de bodem accumuleert. hierboven gesteund van

Om:keren-type

1.Proper drainage van de gecondenseerde stoom

2. Heb de structurele die starheid, vooral in de stroom van het hoge snelheidsgas wordt gesteund niet van onderaan

Horizontaal - type

1. Juiste drainage

2. Goede structurele starheid.

Zij bekijken direct niet flam zodat zijn zij hoofdzakelijk van het convectiedietype gewoonlijk in de verticale gasbuizen parallel wordt gesteund met de belangrijkste oven.

Details van Oververhitter en Opwarmer

Productie en goedkeuring criteria van Oververhitter en Opwarmer

1.JB/T1611 „Technische beschrijving voor productie van boilerpijpen.“

Van de de boilerdruk van 2.JB/T1612 „de test technische voorwaarden. “

3.JB/T1613 „Technische beschrijving voor lassen van drukdelen van boiler.“

4.JB/T1615 " Technische beschrijving voor het schilderen en verpakking van boiler.“

5. JB/T3375 „Regels om goedkeuring van materialen voor boilerbouw te ontvangen.“

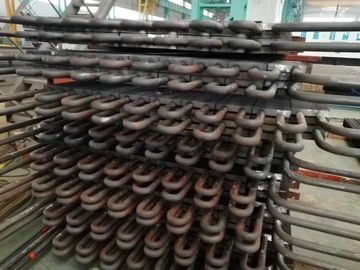

Productvertoning
