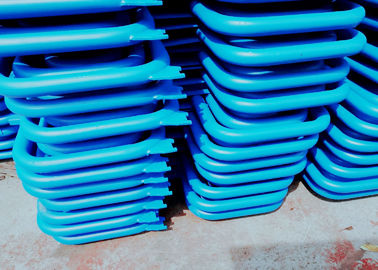

De Oververhitter en de Opwarmer van het legeringsstaal voor Verpulverde Steenkoolboilers met Natuurlijke Omloop

Voor boilers in grote krachtcentrales, zijn de oververhitters en de opwarmers noodzakelijke delen, aan groot breid me uit, hebben zij influced de veiligheid en de economie van boilers. De oververhitters zijn de het verwarmen oppervlakten die de belangrijkste stoom van surnatured temperatuur aan de geschatte oververhitte temperatuur verwarmen, en de opwarmers de het verwarmen oppervlakten zijn die exaust van de de hoge drukcilinder van de stoomturbine aan een bepaalde temperatuur verwarmen. Wanneer de lopende voorwaarden zoals boilerladingen, steenkooltypes veranderen, moet het hen aanpassen om de afzettemperatuur op het geschatte niveau van -10-+5 graden ervoor te zorgen.

Details

• Het oververhitten heft algemene efficiency op evenals vermijdt teveel condensatie in laatste stadia van turbine die bladerosie vermijdt.

• De hitte van verbrandingsgassen van wordt oven voor verwijdering van vochtigheid van stoom en gebruikt om de stoom te oververhitten.

• De oververhitters hebben ususlly verscheidene buiskringen parallel met één of meerdere terugkeerkrommingen, die tussen kopballen worden verbonden.

• De hitte van de hete gassen aan de damp in surperheater wordt overgebracht bij hoge temperaturen.

• Daarom wordt de promary sectie van oververhitter geschikt in tegenstroming en secundaire sectie in parallelle stroom om temp.stressing van de buismuur te verminderen.

Het werk kenmerken

Om de thermische efficiency te verbeteren, is de druk van oververhitte stoom verhoogd van superhigh druk tot onderkritische en overkritische druk. Maar beperkt door de metaalprestaties, wordt de stoomtemperatuur van oververhitters en reheates gehouden binnen 540-555 graden.

Omdat welke stroom door buizen van oververhitters en opwarmers stoom op hoge temperatuur zijn, is de de overdrachtcoëfficiënt van de convectiewarmteversie van buismuur aan stoom vrij klein, en de prestaties van de hitteoverdracht zijn slecht, is de het koelen capaciteit van stoom aan buismuur laag. Ondertussen, om redelijk temperatuurverschil van hitteoverdracht ervoor te zorgen, gewoonlijk worden de oververhitters en de opwarmers geplaatst bij de gebieden waar de rooktemperaturen hoog zijn, en hun het werk temperatuur van buismuur is eerder hoog, dus zijn de werkomgeving van superhearters en de opwarmers vrij slecht. Vooral is de opwarmers, voor opnieuw verwarmde stoomdruk laag, en hun capaciteit om buizen te koelen is slechter, dus die hoe te om buismetaal ervoor te zorgen kunnen zijn het veilige werken op de lange termijn is een belangrijke kwestie wanneer komt ontwerpen en verrichting van oververhitters en opwarmers. Diagram 4-1 maakt een lijst van de bovengrens van toelaatbare temperaturen voor gemeenschappelijk metaal dat in boilers wordt gebruikt. Om gebruik van hoger niveau van legeringsstaal te vermijden, wanneer het om van oververhitters en opwarmers komt te ontwerpen, is het gebruikte buismetaal bijna dicht bij de temperatuurgrenzen wanneer het werken. Dit keer, als er stijging van temperatuur van 10-20 graden is, die een de toelaatbare spanning ook vermindert. Daarom zou de Aandacht voor het ontwerp en het runnen van oververhitters en opwarmers in aspecten moeten worden besteed hieronder:

1.to zorgen de stal van stoomtempeature wanneer ervoor het lopen. De variatie van stoomtemperatuur is verondersteld niet over+5- te zijn -10 graden;

2.There vereist betrouwbare methode om temperaturen oververhitters en opwarmers aan te passen wanneer de veranderingen van verrichtingsvoorwaarden in wat zich uitbreiden om geschatte stoomtemperaturen te handhaven.

3. om de thermische afwijking tussen parallelle buizen te minimaliseren.

De inhamstoom van opwarmers is de afzetstoom van de hoge drukcilinder van de stoomturbine, is zijn druk over 20% van dat van hoofdstoom, waarvan temperatre lichtjes hoger is dan surnatured temperatuur, en verhoogt zowel zo stoom als hitteconsumptie. Bijvoorbeeld, wordt de weerstand van het opnieuw verwarmen van systeem verhoogd met 1kg/cm2, wordt de stoomconsumptie van stoomturbine verhoogd met 0,3%. Om de stroomweerstand van stoom in opwarmers te verminderen en de thermische systeemefficiency te verbeteren, passen de opwarmers gewoonlijk het kleine tarief van de massastroom toe, maar ondertussen maakt het slechter voor het koelen voorwaarden van buismuur van opwarmers. Daarom vereist het ontwerp van het opnieuw verwarmen van systeem eenvoudig om stroomweerstand te verminderen.

Toepassing

het gebruik voor het verwarmen van verzadigde stoom, stoomtemperatuur zou tot 900 graad C. kunnen zijn.

De Verbeteringen van de oververhittercapaciteit om Machtsgeneratie te verhogen

Stuur ons vereiste technische gegevens, zoals stoomcapaciteit, presure, vereiste temperatuur enz. Wij zullen dienovereenkomstig ontwerpen.
