SGS Verticale 6000mm Heater Wall Panel Evaporative Heating Oppervlakte

Hoog Efficiënt de Comités van de Watermuur SGS Standaard 60.5x5.8x6000mm Industrieel Boilerdeel

Het product introduceert: Het Comité van de het Watermuur van het boilermembraan

Gewoonlijk verticaal gelegd op de binnenoppervlakte van de ovenmuur, wordt het hoofdzakelijk gebruikt om de stralingshitte van de vlam en het rookgas op hoge temperatuur in de oven te absorberen. Het is het belangrijkste type van verdampings het verwarmen oppervlakte van moderne boiler en ook het basisdeel van de lijn van de wateromloop van boiler. wegens zowel het koelen als de beschermende rol van de ovenmuur, vandaar de naam.

De waterkoelingsmuren werden oorspronkelijk ontworpen niet om worden verwarmd, maar de oven te koelen zodat het niet bij hoge temperaturen zou beschadigd worden. Later, als resultaat van zijn goede hitte verving de uitwisselingsfunctie, geleidelijk aan de trommel om de belangrijkste het verwarmen delen van de boiler te worden.

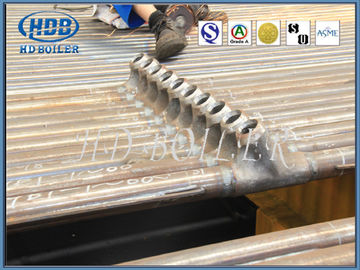

Dichtbij mening van watermuur

Dichtbij mening van watermuur

Een verdampingsdie het verwarmen oppervlakte uit vele parallelle pijpen wordt samengesteld wordt geschikt op de binnenmuur van de boileroven. De rol van de watermuur is de stralingshitte van de vlam of het rookgas op hoge temperatuur in de oven te absorberen, stoom of warm water in de pijp te produceren, de temperatuur van de ovenmuur te verminderen, en de ovenmuur te beschermen. In de grote capaciteitsboiler, is de vlamtemperatuur zeer hoog en de intensiteit van thermische straling is zeer hoog. De boiler bevat 40 tot 50 die percent of meer van de hitte door de watermuur wordt geabsorbeerd. Met uitzondering van een paar kleine capaciteitsboilers, gebruiken de moderne boilers van de waterbuis waterkoelingsmuren als belangrijkste verdampings het verwarmen oppervlakte.

Parameter

De belangrijkste die functie van de panelen van de watermuur in boiler is de hitte te absorberen door vlam of verwarmingspijp op hoge temperatuur wordt geproduceerd en stoom of warm water in buizen te produceren, vandaar de temperatuur in de kamer te verminderen.

Types

Volgens het structuurtype, zijn er hoofdzakelijk drie types: licht buistype, membraantype en doordringend buistype. De watermuur van de lichte pijp is samengesteld uit een gehele rij van naadloze staalpijpen, en de structuur is het eenvoudigst. De membraan waterkoelingsmuur wordt aaneengesmeed door vleklassen die van vele gerolde de vinbuizen van de waterkoelingsmuur, tot het maken een verzegelde samengestelde het verwarmen oppervlakte, die niet alleen de luchtstrakheid van de oven kan verbeteren, vermindert luchtlekkage, maar ook bescherm beter de ovenmuur, makend het gewicht van de verminderde ovenmuur en de vereenvoudigde structuur. De waterkoelingsmuur van de doordringende buis is gelast op de pijp van de waterkoelingsmuur met heel wat spelden van 20 ~ 25mm in lengte en 6 ~ 12mm in diameter, en dan met een laag bedekt met chroomijzersteen vuurvaste plastieken om de hitteabsorptie van het deel van de waterkoelingsmuur te verminderen en de temperatuur van de verbrandingsstreek te verhogen. Het is geschikt voor de gelegenheden waar de brandstofontsteking de bijzonder moeilijke of sommige vloeibare ovens van de slakkenlossing is. Volgens lay-outpositie, zijn er twee soorten muurtype en het type van verdelingsmuur (namelijk worden beide kanten verwarmd). De eerstgenoemde wordt meestal ingebed in de binnenmuur van de ovenmuur, met één zij absorberende hitte. De meeste laatstgenoemden zijn geïnstalleerd in het midden van de grote boileroven, verdelend de volledige oven in twee afzonderlijke delen, twee verwarmde kanten.

Certificatie

HD de boiler biedt een beste in klassenfaciliteit aan, het omvatten

• Vervaardigingsgebied van 200.000 vierkante meters
• 150 Ingenieurs
• 600 Gecodeerde lassers
• 60 Vergunning gegeven Inspecteurs (met inbegrip van NDT vlak-lll-vlak instructeurs)
• Rang-ALicenses voor Ontwerp en Vervaardigingsboiler (door het Beleid van de Staat van Kwaliteitssupervisie en Inspectie die wordt uitgegeven)
• ISO-het Systeem van de 90001:2008kwaliteit
• ASME-Certificaat van Nutsboiler
• ASME ‚S, de zegelautorisatie van ‚U‘ en NB
