350kw verticale Thermische Vloeibare Thermische de Olieboiler van ASME
Productdetails
| Brandstof: | Oliegestookt gas, | Druk: | Lage Druk |
|---|---|---|---|
| Plaatsstijl: | Verticaal | Gebruik: | Industrieel |
| Oppervlaktebehandeling: | Geschilderd | Haven: | SHANGHAI |
| Markeren |
Thermische de Olieboiler van ASME,350kw thermische olieboiler |
||
Productbeschrijving
Verticale de Boileremissie Met geringe vervuiling van de Gas Oliegestookte Thermische Vloeibare Thermische Olie
Beschrijving
Vlam en de rook op hoge temperatuur die door volledige van de hitte van de brandstof (lichte diesel, zware olie, overblijvende olie, aardgas, vloeibaar petroleumgas, stadsgas enz.) tegelijkertijd wordt de geproduceerd uitwisseling met de organische media van de hitteoverdracht in de pijp door stralingsoverdracht en convectieoverdracht te branden, de organische media van de hitteoverdracht geven in het systeem door dat door de pomp wordt geduwd. En dan vergt het gebruiken-hittemateriaal hitte van de media, die naar de boiler na hitteuitwisseling terugkeert. Zo is het een organisch systeem van de hitteomloop.
Technische Parameter
|
Model YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 Y (Q) |
2900 Y (Q) |
3500 Y (Q) |
||
| Geschatte macht (kW) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| Hitte supply×104 (kCal/h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| Thermische efficiency (%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Ontwerpdruk (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| Maximum het werk temperatuur (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Middelgroot omlooptarief (m3/h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| De oven middelgrote capaciteit (m3) | 0,4 | 0,6 | 0,6 | 0,8 | 1.2 | 2.1 | 2.6 | 3.5 | 7.8 | ||
| Bekwame diameter (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| Capaciteit (kW) | 14.5 | 18 | 31 | 37.5 | 49.5 | 57.5 | 61.5 | 75 | 75 | ||
| Toepasselijke brandstof | Olie, Gas | ||||||||||
| Brandstofverbruik Kg/u (olie) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
Afmetingen (¢·H) m |
Verticale olieoven | 1.3×2.5 | 2×3.5 | 2.1×3.5 | 2.2×3.5 | 2.2×4 | 2.2×4.4 | 2.7×5.1 | 2.8×6.5 | 3.2×6.7 | |
|
Omloop pomp |
Model GEDWONGEN | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Stroom (m3/h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| Lift (m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| Macht (kW) | 7.5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
Model YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 Y (Q) |
8200 Y (Q) |
9400 Y (Q) |
10500 Y (Q) |
12000 Y (Q) |
14000 Y (Q) |
16300 Y (Q) |
||
| Geschatte macht (kW) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| Hitte supply×104 (kCal/h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| Thermische efficiency (%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| Ontwerpdruk (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| Maximum het werk temperatuur (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| Middelgroot omlooptarief (m3/h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| De oven middelgrote capaciteit (m3) | 8.4 | 8.8 | 10.5 | 11.2 | 11.5 | 13 | 15 | 18 | 23 | ||
| Bekwame diameter (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| Capaciteit (kW) | 98.5 | 121.5 | 148.5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| Toepasselijke brandstof | Olie, Gas | ||||||||||
| Brandstofverbruik Kg/u (olie) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
Afmetingen (¢·H) m |
Verticale olieoven | 3.2×7 | 3.3×7.5 | 3.5×8.2 | 3.62×9.2 | 3.7×9.6 | 3.65×11 | 3.65×11 |
3.98× 11.8 |
4.06× 12.8 |
|
|
Omloop pomp |
Model GEDWONGEN | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Stroom (m3/h) | 260 | 300 | 340 | 200×2 | 260×2 | 300×2 | 300×2 | 340×2 | 400×2 | ||
| Lift (m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| Macht (kW) | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 90×2 | 110×2 | 132×2 | ||
Bedrijfinleiding

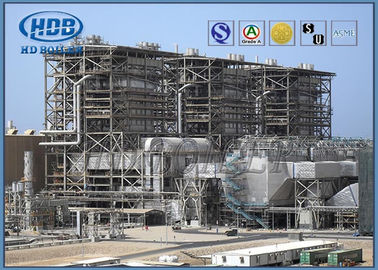

Gevestigd in 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd die (produceert als HD-Boiler handel drijven), elektrische centrale; industrieel; afvalhitte; afvalverbranding; biomassa; organische hittedrager en elektrische stoomketels. Gekoppeld aan een uitvoerige waaier van het verwarmen van oppervlakten, HD-brengt de Boiler aan de markt de unieke dienst met inbegrip van boilerontwerp, vervaardiging, installatie, behoud en vervanging van de delen van de boilerdruk.
1. Vervaardigingsgebied van 200.000 vierkante meters
2. 150 Ingenieurs
3. 600 Gecodeerde lassers
4. 60 Vergunning gegeven Inspecteurs (NDT vlak-Iii instructeurs)
5. Klasse-Vergunningen voor Ontwerp en Vervaardigingsboiler
6. ISO-het Systeem van de 9001:2008kwaliteit
7. ASME-Certificaat van Machtsboilers
8. ASME de zegelautorisatie van ‚S‘, van ‚U‘ en NB
