De Boileroververhitter van de Koolstofstaal Lage Temperatuur in ASME/GB-Norm

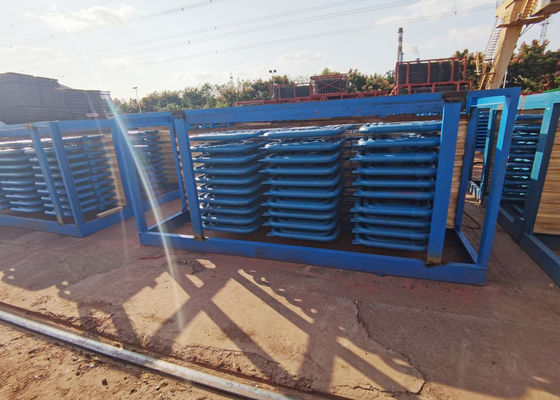

De Oververhitter en de Opwarmerbuisrollen van de Koolstofstaal Lage Temperatuur voor Warmtewisselaar en Schepen van Boilersysteem

Het werk kenmerken van oververhitters en opwarmers:

Om de thermische efficiency te verbeteren, is de druk van oververhitte stoom verhoogd van superhigh druk tot onderkritische en overkritische druk. Maar beperkt door de metaalprestaties, wordt de stoomtemperatuur van oververhitters en reheates gehouden binnen 540-555 graden.

Omdat welke stroom door buizen van oververhitters en opwarmers stoom op hoge temperatuur zijn, is de de overdrachtcoëfficiënt van de convectiewarmteversie van buismuur aan stoom vrij klein, en de prestaties van de hitteoverdracht zijn slecht, is de het koelen capaciteit van stoom aan buismuur laag. Ondertussen, om redelijk temperatuurverschil van hitteoverdracht ervoor te zorgen, gewoonlijk worden de oververhitters en de opwarmers geplaatst bij de gebieden waar de rooktemperaturen hoog zijn, en hun het werk temperatuur van buismuur is eerder hoog, dus zijn de werkomgeving van superhearters en de opwarmers vrij slecht. Vooral is de opwarmers, voor opnieuw verwarmde stoomdruk laag, en hun capaciteit om buizen te koelen is slechter, dus die hoe te om buismetaal ervoor te zorgen kunnen zijn het veilige werken op de lange termijn is een belangrijke kwestie wanneer komt ontwerpen en verrichting van oververhitters en opwarmers. Diagram 4-1 maakt een lijst van de bovengrens van toelaatbare temperaturen voor gemeenschappelijk die metaal in boilers wordt gebruikt. Om gebruik van hoger niveau van legeringsstaal te vermijden, wanneer het om van oververhitters en opwarmers komt te ontwerpen, is het gebruikte buismetaal bijna dicht bij de temperatuurgrenzen wanneer het werken. Dit keer, als er stijging van temperatuur van 10-20 graden is, die een de toelaatbare spanning ook vermindert. Daarom zou de Aandacht voor het ontwerp en het runnen van oververhitters en opwarmers in aspecten moeten worden besteed hieronder:

1.to zorgen de stal van de stoomtemperatuur wanneer ervoor het lopen. De variatie van stoomtemperatuur is verondersteld niet over+5- te zijn -10 graden;

2.There vereist betrouwbare methode om temperaturen oververhitters en opwarmers aan te passen wanneer de veranderingen van verrichtingsvoorwaarden in wat zich uitbreiden om geschatte stoomtemperaturen te handhaven.

3. om de thermische afwijking tussen parallelle buizen te minimaliseren.

De inhamstoom van opwarmers is de afzetstoom van de hoge drukcilinder van de stoomturbine, is zijn druk over 20% van dat van hoofdstoom, waarvan temperatre lichtjes hoger is dan surnatured temperatuur, en verhoogt zowel zo stoom als hitteconsumptie. Bijvoorbeeld, wordt de weerstand van het opnieuw verwarmen van systeem verhoogd met 1kg/cm2, wordt de stoomconsumptie van stoomturbine verhoogd met 0,3%. Om de stroomweerstand van stoom in opwarmers te verminderen en de thermische systeemefficiency te verbeteren, passen de opwarmers gewoonlijk het kleine tarief van de massastroom toe, maar ondertussen maakt het slechter voor het koelen voorwaarden van buismuur van opwarmers. Daarom vereist het ontwerp van het opnieuw verwarmen van systeem eenvoudig om stroomweerstand te verminderen.

De opnieuw verwarmde stoomdruk is lage, en zijn hoge en temperatuur-specifieke grote volumn. Zijn die tarief van de massastroom is kleiner met oververhitte stoom wordt vergeleken, terwijl zijn tarief van de volumestroom veel groter is dan oververhitte stoom (ongeveer 4-5 keer). Daarom om het tarief van de stoomstroom en te grote stroomweerstand niet te snel ervoor te zorgen, is het noodzakelijk om het dwarsdoorsnedegebied van stroompassage voor de stoom te verhogen. Daarom in de midden opnieuw verwarmende boiler, is het gebied van de stroompassage van opwarmers altijd groter dan dat van oververhitters. Voor convectieopwarmers, gewoonlijk passen hun structuren buizen met grotere diameters en van surpentinepijpen bundel tegelijkertijd met meer buizen toe.

Voor opnieuw verwarmde stoom is de druk lage, cofficient kleine hitte, is het zeer gevoelig voor thermische afwijking. In een ander woord, bij dezelfde thermische afwijkingsvoorwaarden, is het verschil van de afzettemperatuur van opnieuw verwarmde stoom groter dan dat van oververhitte stoom.

De temperatuur van de afzetstoom van opnieuw verwarmde stoom wordt beïnvloed door de temperatuur van de inhamstoom. Aan eenheidsgenerator, op de voorwaarde van constante drukverrichting, is de uitlaattemperatuur van de hoge drukcilinder van de stoomturbine verminderd met de daling van lading. Op dit ogenblik wegens de lage temperatuur van de inhamstoom van opwarmers, dus maakt het de temperatuur van de afzetstoom navenant is verminderd. Voor convectieopwarmers, is hun kenmerken van convectiestoomtemperatuur meer significiant, en hun hulde van de aanpassing van de stoomtemperatuur is groter dan dat van oververhitters.

Wanneer de boiler is begonnen, of de oven wordt tegengehouden, of de veiligheidsdeur op is, zijn er geen stoomstroom of kleine stroom in opwarmers, die opwarmers misschien uitbranden. Aldus, is het nodig om een systeem van de hoge en lage drukomleiding tussen opwarmers en oververhitters te installeren, dan wanneer de boilers of afstappen, of de stoomturbine zijn lading afwerpt, kunnen de opwarmers genoeg koelstoom van het omleidingsapparaat krijgen.
