De Vervangstukkenasme Stralende Oververhitter van de hoge drukboiler

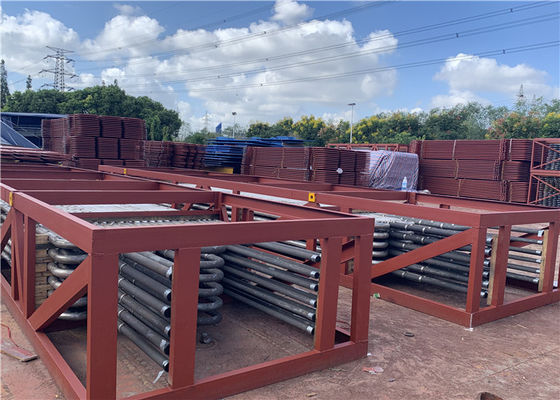

Stralende Oververhitter en Opwarmer voor de Vervangstukken ASME van de Hoge drukboiler

Superheater&Reheater, Douanecomponent voor Boiler

Arrnagement en specificatie:
De boiler heeft hoge en lage oververhitters, wordt HS geschikt in de rookgasbuis na cycloonseparators, en LS wordt geschikt in achterste deel verticale schacht. De verzadigde stoom wordt geïntroduceerd in de kopballen van de plafondbijlage door acht φ108×5 verzadigde stoom verbindende buizen op de trommel, en dan in de lagere temperatuuroververhitter door φ 42×4.0 gaat de buizen, na wordt verwarmd door LS, in desuperheater voor het aanpassen van temperatuur, en gaat dan in HS door acht buizen van φ108×5, en verzonden naar stoomturbine door hoofdstoomklep na het gaan in de kopbal van de VERPAKKEN EN VERZENDENafzet.
LT. oververhitter keurt contranatant regeling goed en de HT oververhitter is stroomafwaartse regeling. De inzameling en de distributie van stoom keuren de manier van breedterichting goed om niet-uniformiteit van stoom te verbeteren die en lokale oververhit te verhinderen rollen wegens stoomafbuiging stromen.
Materiaal:
Om veiligheidsverrichting te verzekeren, gebruiken LT. naadloze het staalbuizen van het oververhittergebruik SA210 Gr.A1, en de HT oververhitter laag-gelegeerde naadloze het staalbuizen van SA213 T22.

Super verwarmertypes:
1. Stralende super verwarmer: het is het vroegste type van super verwarmer en het wordt gevestigd boven of achter banken van waterbuizen aan bescherming hen van directe flam of brand.
Parameters dat de convectie verhoogt

a. Stijgen brandstof-en luchtstroom (de stroom van het verbrandingsgas)
b. Het verhogen van het tarief van de massastroom van de stoom

De straling is hoofdzakelijk afhankelijk van de flamtemperatuur. aangezien het tarief van de stoomstroom de uitgangstemperatuur verhoogt word lager.
Stralende super verwarmer
Zij worden geplaatst blootgesteld aan de hittebron die de verbetering van metaaltemperaturen vereist.

De stralende en convetive super verwarmers en de opwarmers worden gebruikt voor stoom op hoge temperatuur.
De toebehoren van stralende stoom super verwarmer op hoge temperatuur in boiler

Het wordt samengesteld uit slangachtige buizen (koolstofstaal, legeringsstaal of hittebestendig staal, enz.) en inzamelingsdozen en ander ondersteunend materiaal. De buizen hebben φ32, φ38, over het algemeen φ42 of andere soorten specificaties, afzonderlijk volgens de behoeften van de gebruiker.

Opwarmers
Zij zijn gezond als super verwarmers maar als hun uitgang is de temperatuur een klein beetje minder dan super verwarmers en hun druk is 20% -25% minder dan de super verwarmer, zij zich minder kwaliteits materiële legeringen kunnen bevinden.

Toepassing:
Wordt de stoom super verwarmer bestaan uit dichte buisrollen en in de verwarmingspijp onder tempearture 450ºC-1000ºC geplaatst.
Voor de capaciteit van de elektrische centraleboiler over 10Mpa, worden de drukcilinder en de gerolde oververhitter gewoonlijk goedgekeurd.

Details

Ontwerpstructuur

1. verwarmende verzadigde stoom, temperatuur tot 900 graad C.

2. hoog rendement, >90%.

3. hoge snelheid het verwarmen.

4. ontwerp met roestvrij staal.

5. lange ontwerplevensduur, 15 jaar.

Stuur ons vereiste technische gegevens, zoals stoomcapaciteit, presure, vereiste temperatuur enz. Wij zullen dienovereenkomstig ontwerpen.

HD de boiler biedt een beste in klassenfaciliteit aan

Voor over 30years, heeft Hua Dong Boiler constant vernieuwd en onze boileroververhitters en opwarmers gevernieuwd. De verbeteringen van het buigen, het lassen en ontwerp verzekeren onze producten zowel aan Euorpean als Amerikaanse normen voldoen, die relabile prestaties verzekeren.
