Van het de Legeringsstaal van ASME Standaard de Oververhitterrol voor Steenkoolelektrische centrales
Productdetails
| Materiaal: | Legeringsstaal, Roestvrij staal, Koolstofstaal, Nd-Staal | Certificering: | ISO9001 , SGS , TUV , ASME , EN |
|---|---|---|---|
| gebruik: | Warmtewisselaar | Brandstof: | Steenkool/Gas/Met kolen gestookte/Waterhitte |
| Kleur: | aangepast | Druk: | Laag/Hoge druk |
| Markeren |
De Oververhitterrol van het legeringsstaal,SGS Oververhitterrol,Standaard de stoomoververhitter van ASME |
||
Productbeschrijving
De de Standaardkoolstof van ASME/Rol van de de Boileroververhitter van het Legeringsstaal voor ultra-Overkritische Steenkoolelektrische centrales
De Inleiding van de oververhitterrol
De belangrijkste voordelen om een oververhitter te gebruiken zijn verminderd brandstof en waterverbruik maar er is een prijs in verhoogde onderhoudskosten te betalen. In de meeste gevallen waren de voordelen belangrijker dan de kosten en de oververhitters werden wijd gebruikt.
Een oververhitter is een apparaat wordt gebruikt om verzadigde stoom of natte stoom in oververhitte stoom of droge stoom om te zetten die. De oververhitte stoom wordt gebruikt in stoomturbines voor elektriciteitsopwekking, stoommotoren, en in processen zoals stoom het opnieuw vormen. Er zijn drie types van oververhitters: stralend, convectie, en afzonderlijk in brand gestoken. Een oververhitter kan in grootte van een paar tientallen voeten aan honderden voet (een paar meter aan zowat honderd meter) variëren.
Types
- Een stralende oververhitter wordt geplaatst direct in stralende streek van de verbrandingskamer dichtbij de watermuur om hitte te absorberen door straling.
- Een convectieoververhitter wordt gevestigd in de convectiestreek van de oven gewoonlijk voor economiser (in de weg van het hete rookgas). Deze worden ook genoemd primaire oververhitters.
- Een afzonderlijk in brand gestoken oververhitter is een oververhitter die buiten de belangrijkste boiler wordt geplaatst, die zijn eigen afzonderlijk verbrandingssysteem heeft. Dit oververhitterontwerp neemt extra branders op het gebied van oververhitterpijpen op. Dit type van oververhitter wordt zelden indien ooit gebruikt, wegens slechte efficiency en stoomkwaliteit die niet beter is dan andere oververhittertypes.

De oververhitters en de opwarmers worden speciaal ontworpen om de temperatuur van de verzadigde stoom te verhogen en te helpen de temperatuur van de stoomafzet controleren. Zij zijn eenvoudige eenfasige warmtewisselaars met binnen stoom en het rookgas die, over het algemeen in het grensoverschrijdende verkeer buiten overgaan stromen. De oververhitters en de opwarmers zijn vaak verdeeld in veelvoudige secties om de temperatuur van de controlestoom te helpen en hitteterugwinning te optimaliseren, en hun het verwarmen oppervlakten kunnen of horizontaal of verticaal worden geschikt. Het fysieke ontwerp en de plaats van de oppervlakten zijn afhankelijk van de de gewenste afzettemperatuur, de hitteabsorptie, kenmerken van de brandstofas en het schoonmakende materiaal. De belangrijkste onderdelen worden gewoonlijk vervaardigd van staallegeringen, aangezien zowel de oververhitter als de opwarmers bij op hoge temperatuur in werking worden gesteld.
Één van de belangrijkste verschillen tussen de oververhitter en de opwarmer is de stoomdruk. De afzetdruk van de oververhitter in een onderkritische trommelboiler, bijvoorbeeld, bedraagt bijvoorbeeld MPa 18,6, terwijl de afzetdruk van de opwarmer MPa slechts 4,0 is. Wanneer een overkritische boiler onder normale lading wordt geopereerd, moeten de het verwarmen oppervlakten van de opwarmer en de oververhitter stijgen om aan het hittevereiste te voldoen om te oververhitten, dat meer dan 50% van de totale stoomhitte is. De hitte door de oververhitter wordt geabsorbeerd is hoofdzakelijk in de vorm van straling wanneer de temperatuur van de oververhitte stoom door de verhouding van de stroom van het ovenwater aan brandstofinput die wordt gecontroleerd. Wanneer de met water gekoelde muur onder overkritische druk werkt, echter, stijgt de temperatuur van het werkende middel in de pijpen niet met hitteabsorptie en er is geen duidelijke thermodynamische grens van de staat. Als de temperatuur van het afzetrookgas door de absorptie van hitte door de met water gekoelde muur wordt gecontroleerd, kunnen de ontwerpvereisten duidelijk geen met. zijn.
Om het probleem van een te kleine het verwarmen oppervlakte op te lossen, wordt de oververhitter gewoonlijk geplaatst boven of dicht bij de oven, creërend een oververhittersysteem met straling en convectiehitteoverdrachten in de overkritische boiler. De kenmerken van de hitteoverdracht van de stralende oververhitter staan een verbetering van het tarief van gebruik van de stralingshitte toe.
Bij lage druk, heeft de stoom slechte het koelen capaciteit: om dit te richten, wordt de opwarmer gewoonlijk geplaatst na de oververhitter waar de temperatuur van het rookgas vrij laag is zich en hoofdzakelijk bij de overdracht van de convectiehitte baseert. De temperatuur wordt geleidelijk aan verminderd van de afzet van de oven aan de staart van de boiler, terwijl het volume van gas zonder luchtlekkage wordt verminderd. om de convectieoverdracht in de convectiepassen te verbeteren, worden de oververhitter en de opwarmer geplaatst dicht bij de economiser in de rookgasweg van vrij lage temperaturen.

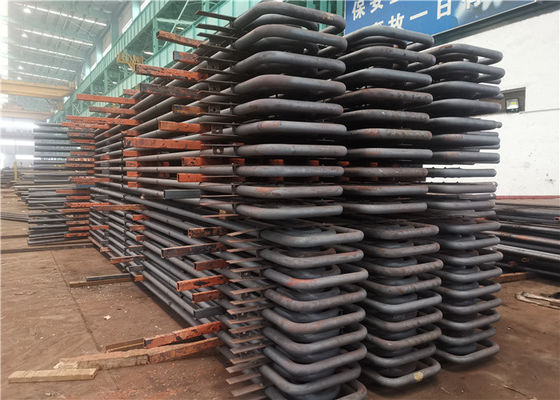

Oververhitterrol
| 1 | Materiële samenstelling | Koolstofstaal, legeringsstaal of hittebestendig staal, inzamelingsdozen en ander ondersteunend materiaal. De buizen zijn aangepaste soorten specificaties. |
| 2 | Ontwerppatroon | Verticale of horizontale lay-out. |
| 3 | Voordelen | Mooie verschijning, grootte, nauwkeurigheid, het prima buigen en het lassen technologie, prima opsporingsmateriaal. |
