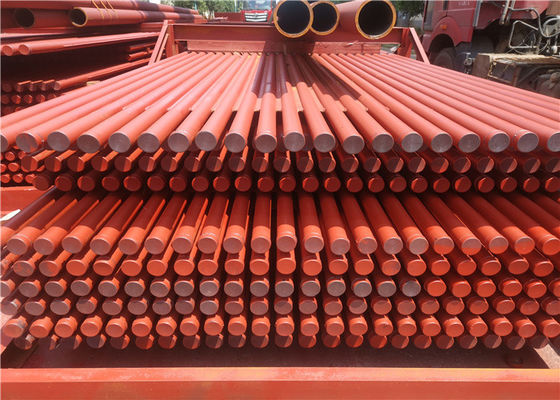

SA192 de Muur van het boilermembraan Hoge het Verzegelen Prestaties voor Krachtcentrale

Hoge van de de Efficiencyboiler van de Hitteabsorptie van de het Membraanmuur de Buissa192/sa36 ASME Norm

De Muur van het boilermembraan introduceert

De muren van het boilerwater zijn membraanmuren die van buizen gemaakt worden samen met of zonder een strook van metaal dat binnen - worden gelast tussen. Deze muren vormen de bijlage van de steenkoolverbrandingskamer. De buizen van de watermuur worden ook bedoeld als evaporatorsectie; zij bevatten meestal water in vloeibare vorm die geleidelijk aan verdampt aangezien het in de boiler toeneemt.

1.Membrane de muren worden wijd gebruikt in boilers voor nut/krachtcentrales als deel van de hitteuitwisseling.

2.Membrane de panelen van de watermuur werden gecombineerd met staalbuizen en vlakten om goed te verzekeren verzegelend en significant verminder de factor van de luchtlekkage van negatieve preasureboiler, verbeteren verbrandingsvoorwaarde in oven.

3.Membrane van de de panelenverhoging van de watermuur de oppervlakte van de de stralingshitte en bewaart staalverbruik.

Vervaardiging

HD de technologie van het de onder:dompelen-booglassen van het boilergebruik om watermuren als Milieuvriendelijk vereiste te produceren.

Het kan ook een het goede stevige bouw en verzegelen waarborgen.

HDB verstrekt het watermuren van de vervangingsboiler, branderopeningen, inspectiehavens en deuren voor nut en industriële boilers. Omvatten de onlangs voltooide projecten achtergedeelte en zijwandvervanging als deel van een volledige opwarmervervanging en de beslagen die branderkeel met bifurcated buizen aan het recht worden voorgesteld. De inspectiehavens, de camerahavens, en de toegangsdeuren van om het even welk merk zijn ook beschikbaar.

Constructureeigenschappen

1. De controle en past de breedte, de lengte, de vlakheid en de diagonaal van de pijprij wanneer aan de gesegmenteerde pijprij op het combinatiekader wordt gehesen. Als de breedte van de buisrij groter is dan of minder dan de gespecificeerde grootte, kan de vin aan een aangewezen lengte worden gesneden, aan de gespecificeerde grootte worden aangepast en dan re- wordengelast. Wanneer het diagonale verschil van pijprij lOmm overschrijdt, kunnen de vinnen tussen sommige pijpen met grotere grootte worden gesneden om de afstand tussen pijpen te verminderen om het diagonale verschil te elimineren, en dan kunnen de vinnen worden gelast. Wanneer de ongelijkheid van de pijprij de toelaatbare waaier overschrijdt, kan het brugkader worden gebruikt aan verbeter de hoogste druk van de hefboom.

2. De stootvoeg van pijprij is verschillend van dat van één enkele pijp. De lassenverbinding van één enkele pijp krimpt door ongeveer 12mm na lassen, dat geen effect op andere pijpen heeft. Maar de pijprij is niet hetzelfde, twee secties van het uiteindelassen van de pijprij, als van één die kant aan de overkant van de opeenvolging van lassen, het lassen aan het eind van de pijp door de misvorming wordt veroorzaakt zeer groot is. Daarom vóór het uiteindelassen, zou de uiteindeontruiming van deze lassenverbinding ruim moeten worden gemeten, en volgens het uiteinde is de ontruiming te kleine, gematigde, te grote classificatie, als het uiteinde de ontruiming is te groot of te klein, moet de methode om die de pijp nemen te snijden, met een gematigde korte pijp wordt vervangen. Op dit ogenblik, wegens de inkrimping van lassen, zal de pijp met een groter hiaat solderable worden. om de inkrimpingsmisvorming van pijplassen te verminderen, zouden de methode van symmetrie en het dwarslassen moeten worden goedgekeurd.

3. Het lagere deel van de voor en achterwaterkoelingsmuur heeft ovenbodem (koude asemmer), en het bovenste gedeelte van de achterwaterkoelingsmuur heeft vlamhoek, zodat is de grootte van de component groter en de vorm is specialer, zodat is het moeilijk te combineren.

4. De enige pasbal van de achterpijp van de watermuur is verschillend van andere het verwarmen oppervlaktepijpen. Omdat de achterwatermuur in het hogere kopbalvakje een vuurvaste Hoek heeft, is het aantal van vuurvaste Hoek buigende pijp hetzelfde als dat van de achterwatermuur, om de starheid van de vuurvaste Hoek te verhogen, er ook een aanzienlijk aantal van het uit elkaar plaatsen van rechte pijp is (het meeste oventype). Bij de kruising van vlamhoek en rechte pijp, is het equidiameter speciaal-gevormde T-stuk uit gegoten staal (drie-tak pijp) geïnstalleerd. In de rechte buis en de verbinding tussen de hoogste verenigde tank is uitgerust met opening Φ 5 restrictor mm of Φ van 10 mm. Op deze wijze, is het grootste deel van de werkende middelgrote gebogen pijp bevorderlijk voor het koelen van de vlamhoek, en een stuk van de werkende middelgrote gebogen pijp zorgt ervoor dat de rechte pijp en de gebogen pijp de overeenkomstige hoeveelheid uitbreiding hebben, om de interne spanning te verminderen, zodat stijgt de moeilijkheid om door de bal over te gaan.

Voordelen

Workshop
