Verticale Sprial-van de de Elektrische centraleeconomiser van de Vinbuis Thermische de Spanningsvermindering

De verticale Sprial-Economiser van de Vinbuis in Elektrische centrale vermindert de Thermische Spanning

Economiserbeschrijving

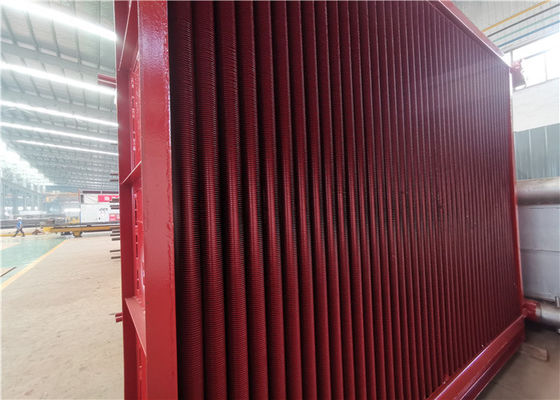

De spiraalvormige finned buis wordt gevormd door de staalstrook op de naakte buis langs het spiraalvormige spoor door lassenmethode te lassen met hoge frekwentie. De spiraalvormige finned buis door vin materieel het winden proces en hoge frequentielassen, kan de vin en buisdruk smeltend als geheel, de contact thermische weerstand van benaderende 0 maken, en kan de afwisselende thermische spanning weerstaan. Geen misvorming na lassen, zodat om niet de lagercapaciteit van de basispijp zo te verzwakken, is bevorderlijk voor hitteoverdracht van de vin aan de binnenmuur van de basispijp. De kronkelige pijpwond door de sprial finned pijp (het elleboogdeel heeft geen finned) is samengesteld uit de buisgroep als het verwarmen oppervlakte van de economiser, d.w.z., de sprial finned economiser.

De economiser is een apparaat in het lagere deel van de verwarmingspijp van de boilerstaart voor het recycling van de afvalhitte wordt geïnstalleerd van de uitlaatrook, verwarmend het water van het boilervoer in de het verwarmen oppervlakte van verzadigd water onder de druk van de stoomtrommel, omdat het de hitte van rookgas op hoge temperatuur absorbeert, de uitlaattemperatuur van rookgas vermindert, energie bespaart en efficiency verbetert, zodat wordt het genoemd de economiser die.

De economisers worden algemeen gebruikt als deel van een de stoomgenerator van de hitteterugwinning (HRSG) in een gecombineerde cycluselektrische centrale. In een HRSG, gaat het water door een economiser, toen een boiler en toen een oververhitter over. De economiser verhindert ook overstroming van de boiler met vloeibaar water dat te koud om gezien de stroomtarieven en het ontwerp van de boiler is worden gekookt.

Vergeleken met naakte buiseconomiser, kan de h-Finned buiseconomiser het gebied van de hitteuitwisseling vergroten en het aantal buizen verminderen. Het kan ook het gebied van de rookgasstroom verhogen om de de snelheid en schuring van de rookgasstroom te verminderen.
De h-finned buis kan als dubbele finned buizen van H, met hoge rigidness worden gemaakt om lange buisrij te passen.
De spiraalvormige finned economiser is een onlangs ontworpen materiaal van de hitteoverdracht, bestaat uit spiraalvormige vinbuizen om de ernstige schuring en de korte de diensttijd te overwinnen.

Functie

1. Absorbeer de hitte van rookgas bij lage temperatuur, verminder de temperatuur van de rookuitlaat, verminder rookverlies en bespaar brandstof.

2. Aangezien het voerwater in de economiser alvorens de trommel in te gaan, de hitteabsorptie van het voerwater op de het verwarmen oppervlakte wordt verminderd wordt verwarmd, en de economiser kan worden gebruikt om een deel van de high-cost verdampings het verwarmen oppervlakte te vervangen.

3. Wanneer de temperatuur van het voerwater wordt opgeheven, zal het verschil van de muurtemperatuur worden verminderd en de thermische spanning zal navenant verminderd worden om de levensduur van de stoomtrommel uit te breiden.

Specificatie

Toepassing

Verwante Industrie: Gecombineerde cycluselektrische centrale, de stoomgenerator van de Hitteterugwinning (HRSG).

De economisers worden algemeen gebruikt als deel van een de stoomgenerator van de hitteterugwinning (HRSG) in een gecombineerde cycluselektrische centrale. In een HRSG, gaat het water door een economiser, toen een boiler en toen een oververhitter over. De economiser verhindert ook overstroming van de boiler met vloeibaar water dat te koud om gezien de stroomtarieven en het ontwerp van de boiler is worden gekookt.
