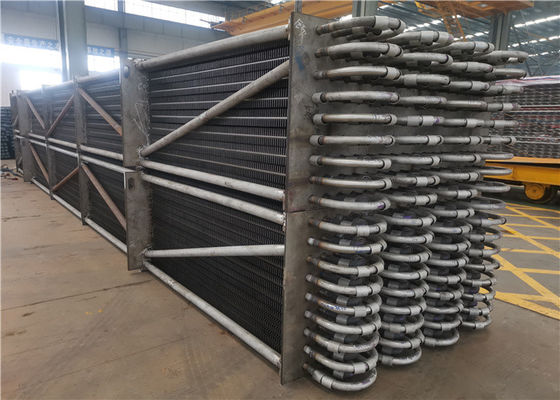

4kW de verticale Vinbuis vermindert de Thermische Economiser van de Spanningsboiler

De verticale Sprial-Economiser van de Vinbuis in Elektrische centrale vermindert de Thermische Spanning

Economiserbeschrijving

De economiser is een apparaat in het lagere deel van de verwarmingspijp van de boilerstaart voor het recycling van de afvalhitte wordt geïnstalleerd van de uitlaatrook, verwarmend het water van het boilervoer in de het verwarmen oppervlakte van verzadigd water onder de druk van de stoomtrommel, omdat het de hitte van rookgas op hoge temperatuur absorbeert, de uitlaattemperatuur van rookgas vermindert, energie bespaart en efficiency verbetert, zodat wordt het genoemd de economiser die.

H-type is finned buiseconomiser een efficiënte die economiser van de hitteoverdracht door h-type finned buis wordt geassembleerd (ook genoemd h-Type finned buis, finned buis, vlinderbuis).

1. Structuur: De basisvorm is het type van „H“ en het dubbele die type van „H“, in lijn wordt geschikt.

2. Prestatieskenmerken:

(1) de economiser met h-Type finned buiseconomiser in plaats van naakte buiseconomiser het gebied van de hitteoverdracht kan verhogen, het aantal pijpregeling verminderen, om de sectie van de rookgasomloop te verhogen, vermindert de rooksnelheid, vermindert slijtage. Omdat het slijtagetarief van de pijp aan macht 3,33 van het tarief van de rookgasstroom evenredig is, als de rookgassnelheid van 9M /s aan 7m/s wordt verminderd, zal het slijtagetarief tot 43% van origineel worden verlaagd. Tegelijkertijd, toont het experiment aan dat de finned buis zelf het effect van het maken van het vliegasconcentraat aan het midden van de buisrij heeft, zodat heeft de finned buiseconomiser effect van het verminderen van de slijtage op de structuur.

(2) de h-type finned buis kan in dubbele pijp „dubbele H“ type finned buis worden vervaardigd, is zijn structuur stijf, kan in het geval van lange buisrij worden gebruikt.

(3) h-type wordt finned buiseconomiser geschikt in lijn. De h-type vin verdeelt de ruimte in verscheidene kleine gebieden, die een stroomeffect op de luchtstroom heeft, zodat de slijtage zeer wordt verminderd.

(4) de h-type vin kan het beste roet het blazen effect bereiken toe te schrijven aan de vorming van rechte kanalen op beide kanten.

(5) de compacte ruimte, wordt het algemene gewicht zeer verminderd, drukt de kosten.

(6) energie - besparing en minder machtsconsumptie: de economiser voor de generatorreeks kan minstens tweederden van het de hitteverlies van de generatorrook, en slechts 2 de machtsconsumptie van ~ 4kW per ton stoom verminderen.

(7) eenvoudig verrichting en onderhoud; Arbeidsbesparing: fabriek van de economiser de algemene assemblage, minder bewegende delen, eenvoudige structuur, gemakkelijk te installeren. Het hoge niveau van automatisering, eenvoudig verrichting en onderhoud, kan het verrichtingspersoneel verminderen.

Functie

1. Absorbeer de hitte van rookgas bij lage temperatuur, verminder de temperatuur van de rookuitlaat, verminder rookverlies en bespaar brandstof.

2. Aangezien het voerwater in de economiser alvorens de trommel in te gaan, de hitteabsorptie van het voerwater op de het verwarmen oppervlakte wordt verminderd wordt verwarmd, en de economiser kan worden gebruikt om een deel van de high-cost verdampings het verwarmen oppervlakte te vervangen.

3. Wanneer de temperatuur van het voerwater wordt opgeheven, zal het verschil van de muurtemperatuur worden verminderd en de thermische spanning zal navenant verminderd worden om de levensduur van de stoomtrommel uit te breiden.

Specificatie

Toepassing

Verwante Industrie: Gecombineerde cycluselektrische centrale, de stoomgenerator van de Hitteterugwinning (HRSG).

De economisers worden algemeen gebruikt als deel van een de stoomgenerator van de hitteterugwinning (HRSG) in een gecombineerde cycluselektrische centrale. In een HRSG, gaat het water door een economiser, toen een boiler en toen een oververhitter over. De economiser verhindert ook overstroming van de boiler met vloeibaar water dat te koud om gezien de stroomtarieven en het ontwerp van de boiler is worden gekookt.
