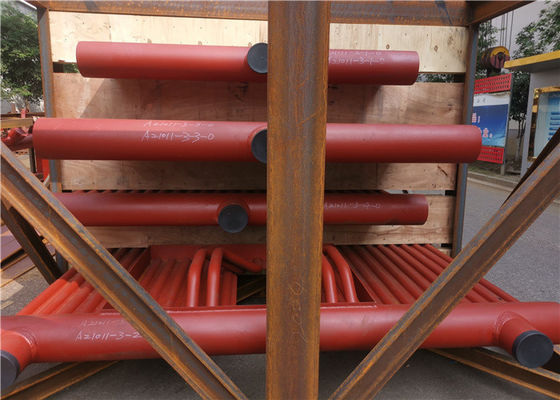

TUV 300T het Membraanmuur van de Koolstofstaal Ondergedompelde Boog Gelaste Boiler

Muur van het de Boilermembraan van het Koolstofstaal de Ondergedompelde Booglassen voor Industrie 300T


Productomschrijving van de Muur van het Membraanwater

Als volgens het structuurtype, zijn er drie belangrijke types: naakt buistype, membraantype, en het type van prikbuis. Het naakte buistype is samengesteld uit de gehele rij van naadloze staalbuizen met de eenvoudigste structuur. De muur van het membraanwater is een soort gezamenlijk lassen van vele gerolde finned buizen van watermuur om een verzegelde gecombineerde het verwarmen oppervlakte te vormen. Het kan niet alleen de luchtstrakheid van de oven verbeteren, luchtlekkage verminderen, maar ook de ovenmuur beschermen, het gewicht van de ovenmuur verminderen en de structuur vereenvoudigen.

De muur van het membraanwater is een luchtdichte structuur die uit pijpen en vinnen bestaan. De voordelen zijn minder luchtlekkage in oven; kan aanleggen van pijpleidingenmuur, minder lading op staalstructuur en lagere kosten van boiler gebruiken; de makkelijk te gebruiken opschortingsstructuur en verbetert thermische uitbreidingssysteem, geschikt voor gemechaniseerde productie op grote schaal, hoog assemblagetarief, de lage capaciteit van de hitteopslag en verkort ster-omhoog en sluitingstijd. Het nadeel is dat het productieproces complex is. De muur van het membraanwater wordt vaak gebruikt in grote capaciteit, boilers op hoge temperatuur en hoge druk.

De belangrijkste die functie van de panelen van de watermuur in boiler is de hitte te absorberen door vlam of verwarmingspijp op hoge temperatuur wordt geproduceerd en stoom of warm water in buizen te produceren, vandaar de temperatuur in de kamer te verminderen.

Volgens het verschillende productieproces, kan de muur van het membraanwater in drie types (zie Fig. 1) worden verdeeld: 1.rolled de vinbuizen zijn gelast in rijen, met minder lassenwerkbelasting, maar de vinbuizen zijn duur. 2.bare de buis en de vin (vlak staal) zijn gelast in rijen, die lage materiële kosten heeft en aan de vereisten van diverse hoogten kan gemakkelijk voldoen, maar het vlakke staal vereist hoge precisie en het eindigen equipment.3. Het naakte die lassen van de buisfusie, wordt de vinnen tussen buizen gevormd door de lassendraad, meestal te vullen voor de kleine hoogte tussen de buizen wordt gebruikt. De hoogte tussen buizen van de muur van het membraanwater is verwant met factoren zoals boilerdruk en de lading van de ovenhitte, gewoonlijk s/d is 1.2-1.5.

Wij vervaardigen en leveren een uitvoerige waaier van Waterwall-Comités. De buizen door ons worden aangeboden zijn gekend om een grote interne druk te weerstaan aangezien een voortdurende strook van vinmateriaal spiraalvormig op de buis die gekronkeld is. Deze buizen zijn gekend om hitte uniform te verstrekken die in een verhoogde hitteoutput resulteren.

• Het paneel van de het watermuur van de membraanboiler: de vlek last vele gerolde finned buizen in een verzegelde gecombineerde het verwarmen oppervlakte, die de luchtdichtheid van de oven verbetert en luchtlekkage vermindert.
• Het beslagen buizenstelsel van de watermuur: last spelden van 20 tot 25 mm in lengte en 6 tot 12 mm in diameter op de buis van de watermuur, en past dan een vuurvast plastiek van het chroomerts toe om de de hitteabsorptie van het paneel van de watermuur te verminderen, en de temperatuur in de verbrandingsstreek te verhogen. Het is aangewezen voor situaties waar het moeilijk is om brand aan de brandstof, evenals specifieke slakken te plaatsen die ovens onttrekken.
• Het duidelijke paneel van de het watermuur van de buisboiler: samengesteld uit een gehele rij van naadloze staalpijpen, de eenvoudigste structuur.
• De muurbuizenstelsel muur-in bijlage van het boilerwater: ingebed in de binnenmuur van de ovenmuur, enig-opgeruimde hitteabsorptie.
• Het tweezijdige verwarmde paneel van de watermuur: geïnstalleerd in het midden van de grote boileroven, die in twee delen verdeeld is die van elkaar onafhankelijk zijn, en beide kanten worden verwarmd.

Materialen voor de panelen van de watermuur

20# staal, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Normen
ASME-Codenorm, GB-Norm

Kwaliteitscontrole
MT, rechts, Hydraulische test

Specificatie

De belangrijkste die functie van de panelen van de watermuur in boiler is de hitte te absorberen door vlam of verwarmingspijp op hoge temperatuur wordt geproduceerd en stoom of warm water in buizen te produceren, vandaar de temperatuur in de kamer te verminderen.
