Van de de Evaporatorassemblage van ASME de Standaardmuur van het de Boilermembraan

Standaard de Evaporatorassemblage van ASME met de de Muuruitvoer van het Boilermembraan naar Pakistan


Inleiding

De panelen van de watermuur zijn de belangrijkste die het verwarmen oppervlakte van boilers, uit aantallen rijen van staalbuizen wordt samengesteld, rond de boilerhoek worden geschikt. Binnen is het stromende water of de stoom, en de buitenkant keurt de hitte van de vlam in de oven van de boiler goed, hoofdzakelijk absorberend de stralingshitte van de verbrandingsgassen op hoge temperatuur in de oven. De werkende vloeistof neemt daarin toe en verdampt door hitte.

De kronkelige buis is een buis die draaien en draaien meerdere keren in een vliegtuig. De convectie het verwarmen oppervlakte van de boiler, zoals economiser, oververhitter en opwarmer, keurt de structuur van kronkelige buis door de riem, met horizontaal en verticaal schema goed.

De verdampingsbuisbundel is een kronkelige buisbundel die hoofdzakelijk de overdracht van de convectiehitte in kleine en middelgrote capaciteitsboiler absorberen. Het is over het algemeen een bundel van dicht gewankeld die buissysteem uit stijgende en dalende die buizen wordt samengesteld aan hogere en lagere trommel worden aangesloten. Van de de bundelpijp van de verdampingsbuis de de hittelading is hoog, dit deel van de pijp door warm water in stoom, van beneden naar boven; Zijn hoofdfunctie is hitte te absorberen aan het water en de stoom en als toenemend deel van de cyclus van het boilerwater te dienen.

Als volgens het structuurtype, zijn er drie belangrijke types: naakt buistype, membraantype en het type van prikbuis.

De muur van het membraanwater is een luchtdichte structuur die uit pijpen en vinnen bestaan. De voordelen zijn minder luchtlekkage in oven; kan aanleggen van pijpleidingenmuur, minder lading op staalstructuur en lagere kosten van boiler gebruiken; de makkelijk te gebruiken opschortingsstructuur en verbetert thermische uitbreidingssysteem, geschikt voor gemechaniseerde productie op grote schaal, hoog assemblagetarief, de lage capaciteit van de hitteopslag en verkort ster-omhoog en sluitingstijd. Het nadeel is dat het productieproces complex is. De muur van het membraanwater wordt vaak gebruikt in grote capaciteit, boilers op hoge temperatuur en hoge druk.

Volgens het verschillende productieproces, kan de muur van het membraanwater in drie types (zie Fig. 1) worden verdeeld: 1.rolled de vinbuizen zijn gelast in rijen, met minder lassenwerkbelasting, maar de vinbuizen zijn duur. 2.bare de buis en de vin (vlak staal) zijn gelast in rijen, die lage materiële kosten heeft en aan de vereisten van diverse hoogten kan gemakkelijk voldoen, maar het vlakke staal vereist hoge precisie en het eindigen equipment.3. Het naakte die lassen van de buisfusie, wordt de vinnen tussen buizen gevormd door de lassendraad, meestal te vullen voor de kleine hoogte tussen de buizen wordt gebruikt. De hoogte tussen buizen van de muur van het membraanwater is verwant met factoren zoals boilerdruk en de lading van de ovenhitte, gewoonlijk s/d is 1.2-1.5.

De membraanmuren worden wijd gebruikt zoals het verwarmen oppervlakten voor elektrische centraleboilers en industriële boilers.

Sterke kanten van de muur van het membraanwater

(1) verzeker het verzegelen van ovenmuur en verminder luchtlekkage in verbrandingskamer.

(2) de totstandbrenging van volledige waterkoeling in verbrandingskamer is voordelig om vercooksing op de voorwaarde van geïntensifieerde verbranding te verhinderen.

(3) de het koelen tijd van opstarten en de sluiting van boilers kunnen wegens zijn kleine capaciteit van de hitteopslag, snelle temperatuurstijging en snel het koelen in verbrandingskamer worden verkort.

(4) de muur van de Aanleggen van pijpleidingenoven is geschikt, wat zeer de lading van boilerkader vermindert en het voor opschorting en het opheffen geschikt is.

(5) Vergelijkbaar geweest met het naakte buistype, is de capaciteit van de hitteabsorptie van de buis beter.

(6) het verbetert de per-assemblagegraad van boilercomponenten, vergemakkelijkt en vermindert de installatiewerkbelasting

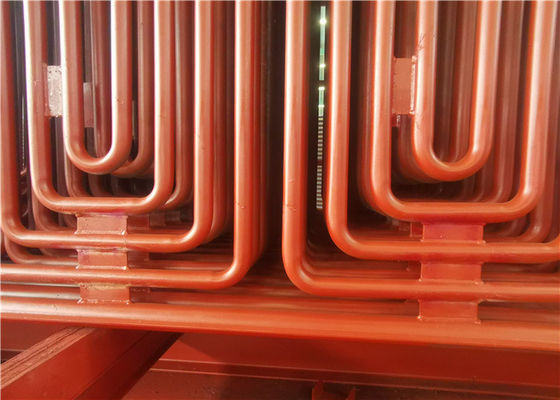

De tekening is hier de evaporatorassemblage met van de membraanmuur en evaporator rollen voor uw verwijzing.

Dit project omvat ook stoom drum+header+economizer.
