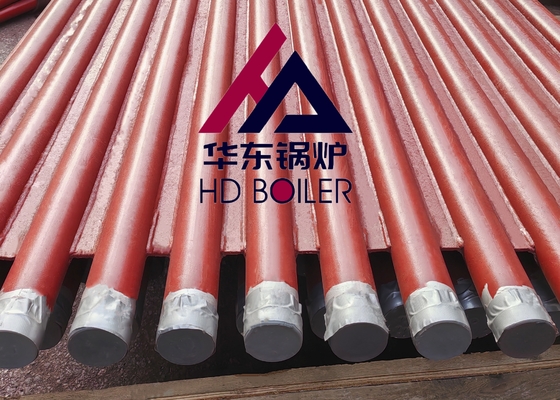

Inleiding tot het product: Boiler Membrane Wall

       De membraanwaterwand is een luchtdichte structuur van gelaste buizen en vinnen.en de pijp leggen oven muur kan worden gebruikt om de belasting van de staalstructuur te verminderen en de ketel kosten te verminderenHet is geschikt voor grootschalige gemeganiseerde productie en heeft een hoge assemblage snelheid;De warmteopslag is kleinHet nadeel is dat het productieproces complex is.Hoogtemperatuur- en hogedrukketels gebruiken voornamelijk membraanwaterwanden.

Classificatie

Volgens de verschillende productieprocessen zijn er drie soorten membraanwaterkoelwanden:

(1) De eerste wordt in rijen gelast met gewalste vinnenbuizen en de lasbelasting is klein, maar de vinnenbuizen zijn duur.

(2) De eenvoudige buis en de vin (plat staal) worden in rijen gelast, de materialkosten zijn laag en het is gemakkelijk om te voldoen aan de vereisten van een verscheidenheid van plaatsen,maar het platte staal heeft hoge precisievereisten en vereist afwerkingsapparatuur.

(3) Plain tube sintering welding, de inter-pipe vin wordt gevormd door de lasdraad smelten en vullen, die meestal wordt gebruikt voor de pijp scherm met een kleine inter-pipe pitch.De inter-tube pitch van de membraan waterwand is gerelateerd aan de ketel druk, de warmtebelasting van de oven en andere factoren, en de algemene s/d is 1,2 tot 1.5.

Voordelen

Beschrijving

Waterwandpanelen worden gebruikt in waste heat recovery ketels. We produceren waterwandpanelen. Deze zijn vervaardigd van koolstofstaalbuizen naar de tekeningen en specificaties van de klant.Bijzondere zorg wordt besteed aan ovalatie en dunner worden van het gebogen gedeelte, tijdens de vervaardiging.

Wij produceren en leveren een uitgebreid assortiment waterwandpanelen.Deze buizen zijn bekend om gelijkmatig warmte te leveren die resulteert in een verhoogde warmteafvoer.

De belangrijkste functie van waterwandpanelen in ketels is het absorberen van de warmte die wordt gegenereerd door een hoge temperatuur vlam of rookgas en het genereren van stoom of warm water in buizen,dus om de temperatuur in de kamer te verlagen.

Details van de bouw

De combinatiekenmerken van de membraanwaterkoudingswand zijn als volgt:
1Controleer en stel de breedte, lengte, vlakheid en diagonaal van de pijplijn na wanneer de segmentrij op het combinatiekader wordt gehesen.Als de breedte van de buisrij groter of kleiner is dan de aangegeven grootte, kan de vin worden gesneden tot een passende lengte, aangepast aan de aangegeven grootte en vervolgens opnieuw worden gelast.Vinnen tussen sommige buizen met grotere afmetingen kunnen worden gesneden om de afstand tussen de buizen te verminderen om het diagonale verschil te eliminerenWanneer de ongelijkheid van de pijplijn de toegestane afstand overschrijdt, kan een portierframe worden gebruikt om de bovendruk van de jack te corrigeren.
2De schommelverbinding van een enkele buis kromp na het lassen met ongeveer 1-2 mm, wat geen effect heeft op andere buizen.Maar de pijplijn is niet hetzelfde., twee secties van de buisrij stuit lassen, als van de ene kant naar de andere kant van de reeks van lassen, las tot het einde van de buis veroorzaakt door de vervorming is zeer groot.voor het achterste lassen, moet de afstand van dit lasgewricht grondig worden gemeten, en volgens de afstand is te klein, gematigd, te groot classificatie,als de kontvrijheid te groot of te klein isIn dit geval wordt de buis met een grotere opening door de krimp van het laswerk losgelaten.Om de krimpdeformatie van het loodlassen te verminderen, moet de methode van de symmetrie en het kruislassen worden aangenomen.
3Het onderste deel van de voor- en achterwand van het waterkoelingsysteem heeft een ovenbodem (koude as emmer) en het bovenste deel van de achterwand van het waterkoelingsysteem heeft een vlamhoek.dus de grootte van het onderdeel is groter en de vorm is meer speciaal, dus het is moeilijk te combineren.
4. De eenvoudige bal van de achterste waterwandpijp verschilt van andere verwarmingsoppervlaktuigen.het aantal vlambestendige hoekbuigbuizen is hetzelfde als dat van de achterste waterwand, om de stijfheid van de vlamwerende hoek te vergroten, is er ook een aanzienlijk aantal rechte buizen met afstand (meeste oventypes).De in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde technische specificaties zijn van toepassing.In de rechte buis en de verbinding tussen de bovenste bijbehorende tank is een opening van 5 mm of een beperker van 10 mm voorzien.het grootste deel van het werkende medium gebogen buis is bevorderlijk voor de koeling van de vlam Hoek, en een klein deel van het werkmiddel gebogen buis zorgt ervoor dat de rechte buis en de gebogen buis hebben de overeenkomstige hoeveelheid van de uitbreiding, zodat de interne spanning te verminderen,dus de moeilijkheid om door de bal te passeren neemt toe.

Over ons

Hua Dong Boiler Co., Ltd. is een high-tech onderneming gespecialiseerd in de productie van ketels.000 m2 met vaste activa ten bedrage van 110 USD,000,000Er zijn 1100 werknemers, waaronder 150 technici en 600 codeerde laswerkers.Hua Dong is houder van de productievergunningen voor ketels van klasse A en drukvaten van klasse A1 en A2 afgegeven door de Chinese Algemene Administratie voor Kwaliteitstoezicht., Inspectie en Quarantine; ook heeft het de "S" en "U" "NB" stempels uitgegeven door de American Society of Mechanical Engineers; Ondertussen heeft dit bedrijf de certificering van ISO9001, SO3834,EN 12952 Kwaliteitsmanagementsysteem.
