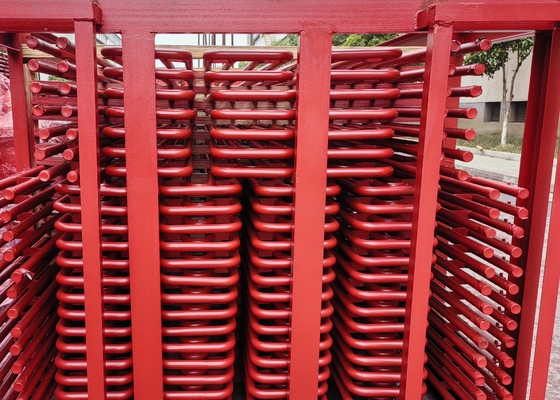

Stoomketel warmtewisselaar ketel superverwarmer en herverwarmer met een hoog rendement
Productdetails
| Materiaal: | Koolstofstaal | Behandeling: | Elektrofurnance |
|---|---|---|---|
| Hydraulische test: | Accepteer. | Buisdikte: | van toepassing |
| Ovality: | Controle | Voorwaarde: | Nieuw |
| Markeren |
Stoomketel Superverwarmer Warmtewisselaar,Warmtewisselaar,Hoge-efficiëntie ketel superverwarmer en herverwarmer |
||
Productbeschrijving
Stoomketel warmtewisselaar ketel superverwarmer en herverwarmer met hoge efficiëntie
Productinformatie
Verwarmer
Het opnieuw verwarmen van stoom houdt in dat de gedeeltelijk uitgebreide stoom (aan het einde van de hoge drukcilinder van de turbine) in koude herverwarmingsbuizen naar de ketel wordt teruggebracht.verwarming tot dezelfde of hogere temperatuur als de oververhitte stoomIn de eerste plaats is het belangrijk dat de RH-systemen in de eerste plaats worden gebruikt voor het opwarmen van de turbines en vervolgens terugkeren naar de turbine in warm herverwarmingsbuizen.
| • Koud herverwarmingspijp van turbine naar ketel |
| • Veiligheidskleppen op de koelverwarmingspijp |
| • Noodsproei-watertemperator op een koelverwarmingspijp of verbindingspijp |
| • Verwarmingsbank met in- en uitlaatkoppen |
| • Warm herverwarmingspijp van de ketel naar de turbine |
Superverwarmer
| In een subkritische ketel bevindt de SH zich tussen de hoofddampkop en de stoomtrommel en bestaat |
| • Verzadigde buizen die stoom van de trommel naar de SH-inlaatkop vervoeren (wanneer de SH-buizen niet rechtstreeks met de trommel verbonden zijn) |
| • Superverwarmingspannen met hun respectieve in- en uitlaatkoppen |
| • Temperatuurstation voor STC |
| • hoofddampkop met alle toebehoren en eindigend met hoofddampstopklep (MSSV) |
| De stoom van de stoomtrommel stroomt naar de hoofddampkop en er mag geen klep tussen de twee zijn om de stroom in SH-buizen onder alle omstandigheden te waarborgen om oververhitting en storing te voorkomen. |
| 1 | De efficiëntie van de stoomcyclus wordt verbeterd door hogere stoomdruk en -temperatuur en door herverwarming. |
| 2 | Bij een stoomdruk van 120 bar en hoger wordt het cyclusdoeltreffendheidspercentage met ‰1% verbeterd voor elke 20°C-verhoging van de stoom. |
| 3 | Daarom zijn voor elke drukband die overeenstemt met de metallurgie van de turbine, hoge oververhittingen gewenst. |
Bouw
De slangbuis wordt ondergedompeld in een vloeibare container. Wanneer de binnenkant van de slang vloeibaar is, moet u de hele buis voortdurend vullen.de vloeistof moet worden gevoerd van het onderste uiteinde van de buis naar het bovenste uiteinde van de buis.Wanneer stoom in de slangbuis wordt ingevoerd, om waterhamer en verstopping door de ophoping van koude vloeistof in de buis te voorkomen,Stoom moet van bovenaf binnenkomen en condensat wordt van onderen afgevoerd..
De structuur van een ondergedompelde spoelwarmtewisselaar kan in twee soorten worden onderverdeeld: niet-afneembare en afneembare. Bij de selectie moet de schoonheid van het medium en corrosie worden beoordeeld.Verpakkingshoogte en materiaal.De keuze van de dichtingsmaterialen kan worden bepaald door het gebruik van druk, temperatuur en de aard van het medium in de apparatuur.
Functie
Een ondergedompelde spoelwarmtewisselaar, gewoonlijk gebruikt voor koeling, condensatie of verwarming, koeling en verdamping van het medium buiten de buis.
De voordelen zijn eenvoudige structuur, lage kosten en handig gebruik en beheer.het wordt vaak gebruikt als warmteoverdrachtcomponent in een reactor met een klein warmteoverdrachtgebied.
Nadelen: meestal is de gemiddelde snelheid in de container zeer laag, waardoor de warmteoverdracht coëfficiënt buiten de buis klein is.de overloopgraad van alle plaatsen in de container is ongeveer gelijk, dus het gemiddelde temperatuurverschil is niet groot, dus het warmteoverdrachteffect is slecht.De apparatuur was omvangrijk. Niet geschikt voor gebruik als warmtewisselaar met een groot warmtewisselaar.
Materiaal
Het materiaal van de superverwarming is staalpijp, koperpijp, ander niet-ferro metaal, keramischepijp, grafietpijp enzovoort.
Werkplaats
Producthoogtepunten
