Serpentine Superheater en Reheater Warmteoverdracht in rookgassen en hoge temperatuuromgevingen

MOQ:	1 set / 10 ton
Prijs:	onderhandelbaar
Standaardverpakking:	zeewaardig verpakken
Leveringstermijn:	50 ~ 100 dagen
Betaalmethode:	L/C, T/T, Western Union
Toeleveringskapaciteit:	1500 ton/Maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

ISO9001, SGS, TUV, ASME, EN

Merknaam

HD BOILER

Certificering

ISO9001 , SGS , TUV , ASME , EN

Modelnummer

Oververhitter en Opwarmer

Materiaal:

SA213-TP321H

Lange:

8000mm

Specificatie:

OD=38, Dikte=6 mm

PWHT:

Oplossingsbehandeling

Ovality:

Minder dan 15%

Verminder dikte:

Minder dan 15%

Naam van het product:

Oververhitter en Opwarmer

Gebruik:

Energiecentrale,warmtecentrale/stationsketel

Markeren:

Superverwarming van rookgassen

Serpentine-superverwarmer en herverwarmer

Hoogtemperatuuromgevingen Superverwarmer Herverwarmer

Productbeschrijving

Serpentine Superheater en Reheater Warmteoverdracht in rookgassen en hoge temperatuuromgevingen

Beschrijving

De stoomoververwarming is een warmtewisselaar van het type spoel die wordt gebruikt om oververhitte stoom te produceren of om de natte stoom om te zetten in droge stoom, gegenereerd door een ketel.Het verschilt van een ketel in die zin datIn de boiler wordt zowel gevoelige warmte als latente warmte gebruikt om water om te zetten in stoom, terwijl in de superverwarmer alleen gevoelige warmte wordt gebruikt om de stoom te verwarmen om de enthalpie te verhogen.

Platenverwarmer

De platenoververwarming bestaat uit een stalen buis met een buitendiameter van 32 ~ 42 mm en een kop, die over het algemeen aan het bovenste deel van de oven of de uitlaat van de oven wordt opgehangen.Het aantal buizen in elk scherm is over het algemeen 15 ~ 30, die wordt bepaald op basis van de vereiste stoomstroom.

Serpentine SuperheaterDe buitendiameter van de buis is over het algemeen 30-60 mm. De convectie superverwarmer is het meest gebruikt, en het serpentine buistype wordt aangenomen. Het heeft een relatief dichte buisgroep,die is ingericht in de rookgas van een temperatuur van 450-1000 °CDe rookgassen brengen voornamelijk warmte via convectie naar de buis en absorberen een deel van de warmte door straling.


Detail

De oververhitting verhoogt de algehele efficiëntie en voorkomt te veel condensatie in de laatste stadia van de turbine, waardoor erosie van het blad wordt voorkomen.
De warmte van de verbrandingsgassen uit de oven wordt gebruikt om vocht uit de stoom te verwijderen en de stoom te verwarmen.
Superverwarmers bestaan gewoonlijk uit meerdere parallelle buiscircuits met één of meer terugdraaiingen, die tussen koppen zijn verbonden.
Bij hoge temperaturen wordt warmte van de hete gassen naar de damp in de oververwarmer overgebracht.
Daarom wordt het voorste gedeelte van de superverwarmer in tegenstroom en het tweede gedeelte in parallelle stroom geplaatst om de spanning van de buiswand te verminderen.

Beginsel

Het principe van een superverwarmer is vergelijkbaar met dat van stoomgenererende buizen van een ketel.
De hete gassen bij hoge temperatuur vegen over de superverwarmingsbuizen en verhogen de temperatuur van de stoom waarvan de grootte afhankelijk is van de uitgangsgastemperatuur die de superverwarmer verlaat en de gas snelheid.
gebruik voor het verwarmen van verzadigde stoom, stoomtemperatuur tot 900 graden C.
Verbetering van de capaciteit van de superverwarming om de elektriciteitsopwekking te vergroten
Stuur ons de vereiste technische gegevens, zoals stoomcapaciteit, druk, vereiste temperatuur, enz..

Type	Voordelen	Nadelen	Ondersteunende methode
hangertype	1Stevige structurele steun	1- Blocage van de stroom door gecondenseerde stoom.	ondersteund van bovenaf
met een vermogen van niet meer dan 10 kW	1.Eigenlijke afvoer van de gedunde stoom	1. ontbreekt aan de structurele stijfheid, vooral bij hoge snelheid gasstroom	Ondersteund van beneden
Horizontaal type	1- Een goede drainage. 2. Goede structurele stijfheid	1Ze zien de vlam niet rechtstreeks, dus zijn ze vooral van het convectie-type.	Gewoonlijk ondersteund in de verticale gasleidingen parallel aan de hoofdoven.

Functie

Superverwarmerde temperatuur van de stoom boven het verzadigingspunt te verhogen.
Verwarmeris een superverwarmer die de stoom die uit de hoge drukfase van een turbine komt, oververhit.Door de stoom tussen de hogedruk- en de laagdrukturbine opnieuw op te warmen, is het mogelijk het elektrisch rendement van de energiecyclus van de centrale te verhogen tot meer dan 40%.De herverwarmingscyclus wordt gebruikt in grote boilers, aangezien het economisch alleen in grotere centrales haalbaar is.

Voordelen en nadelen

Hangertype 1. Stevige structurele steun

1Blocage van de stroom door gedunde stoom

2Het moet langzaam opnieuw worden gestart om het water dat zich in de bodem heeft opgehoopt te zuiveren.

Inverted type 1.Eigenlijke afvoer van de gedunde stoom

1Gebrek aan structurele stijfheid, vooral bij hoge snelheid gasstroom Ondersteund van onder

Horizontaal type

1- Een goede drainage.

2- Goede structurele stijfheid.

Ze zien de vlam niet rechtstreeks, dus zijn ze voornamelijk van het convectieve type.

Serpentine Superheater en Reheater Warmteoverdracht in rookgassen en hoge temperatuuromgevingen 0

Geavanceerde technologie

1	HDB heeft ruime ervaring met het gebruik van hun resterende bruikbare levensduur analyse systeem om de levensduur van buizen te voorspellen.
2	Het systeem meet de oxide- en wanddikte van de buis tijdens een niet-destructieve test ter plaatse en wordt gebruikt om de resterende levensduur te berekenen.
3	HDB ontwikkelde de technologie voor de meting van oxiden in 1991 en deze wordt nu wereldwijd als standaard gebruikt.

Detail

1	Materiële samenstelling	Koolstofstaal, legeringsstaal of warmtebestendige staal, verzameldozen en ander ondersteunend materiaal.
2	Ontwerppatroon	Verticale of horizontale indeling.
3	Voordelen	Prachtig uiterlijk, grootte, nauwkeurigheid, eersteklas buig- en lastechnologie, eersteklas detectieapparatuur.

Productfunctie

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2De superverwarming vergroot de totale efficiëntie van de cyclus en voorkomt te veel condensatie in de laatste fasen van de turbine, waardoor de erosie van het blad wordt voorkomen.

3De warmte van de verbrandingsgassen uit de oven wordt gebruikt om vocht uit stoom te verwijderen en om stoom te oververhitten.

4Superverwarmers hebben gewoonlijk meerdere buiscircuits die parallel zijn met één of meer terugdraaiingen, verbonden tussen koppen.

Productenvertoning

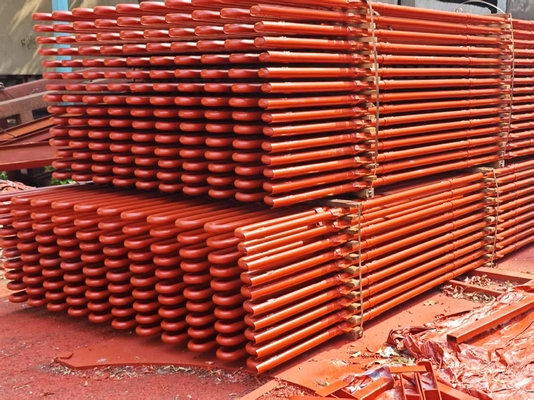

Serpentine Superheater en Reheater Warmteoverdracht in rookgassen en hoge temperatuuromgevingen 1
