Afvalenergie terugwinningsoplossing Op Maat Gemaakt Oververhitter- en Herverhittingssystemen

Oplossing voor het terugwinnen van afvalenergie Op maat gemaakte superverwarmings- en herverwarmingssystemen

Wat is het verschil tussen een herverwarmer en een superverwarmer?

Een herverwarmer verwarmt stoom na gedeeltelijke uitbreiding in de turbine, terwijl een superverwarmer verzadigde stoom uit de keteltrommel verwarmt.

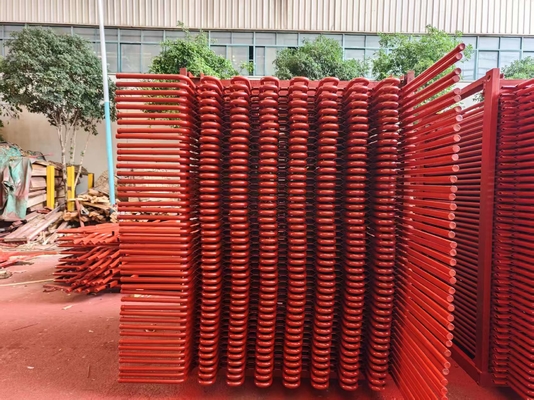

Productdisplay

Productfuncties van superverwarming en herverwarming

Superverwarmer

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2De superverwarming vergroot de totale efficiëntie van de cyclus en voorkomt te veel condensatie in de laatste fasen van de turbine, waardoor de erosie van het blad wordt voorkomen.

3De warmte van de verbrandingsgassen uit de oven wordt gebruikt om vocht uit stoom te verwijderen en om stoom te oververhitten.

4Superverwarmers hebben gewoonlijk meerdere buiscircuits die parallel zijn met één of meer terugdraaiingen, verbonden tussen koppen.

Verwarmer

1De functie van de herverwarmers is het herverwarmen van de gedeeltelijk uitgebreide stoom van de turbine.

Dit wordt gedaan zodat de stoom zo droog mogelijk door de laatste fase van de turbine heen blijft.

2In de moderne hogedrukketels zijn herverwarmers over het algemeen in twee delen verdeeld.

3Het primaire gedeelte wordt in de convectieve zone geplaatst en het secundaire gedeelte wordt direct bij de ovenuitgang geplaatst die van bovenaf hangt.

4De ontwerpoverwegingen voor opwarmers zijn vergelijkbaar met die voor superverwarmers.

5Het heeft dezelfde uitgangstemperaturen, maar de stoomdruk is ongeveer 20-25% van die van superverwarmers.

Type Voordelen Nadelen Steunmethode

hangertype

1Stevige structurele steun

2Blocage van de stroom door gedunde stoom

3Het moet langzaam opnieuw worden gestart om het water dat zich in de bodem heeft opgehoopt te zuiveren.

met een vermogen van niet meer dan 10 kW

1.Eigenlijke afvoer van de gedunde stoom

2Gebrek aan structurele stijfheid, vooral bij hoge snelheid gasstroom Ondersteund van onder

Horizontaal type

1- Een goede drainage.

2- Goede structurele stijfheid.

Ze zien de vlam niet rechtstreeks, dus zijn ze voornamelijk van het convectieve type.

Detail van superverwarmer en herverwarmer

Productie- en aanvaardingscriteria voor superverwarming en herverwarming

1.JB/T1611 "Technische specificatie voor de vervaardiging van ketelleidingen".

2.JB/T1612 "Technische voorwaarden voor de drukproef in de ketel".

3.JB/T1613 "Technische specificatie voor het lassen van onderdrukonderdelen van ketels".

4.JB/T1615"Technische specificatie voor het verven en verpakken van ketels".

5.JB/T3375 "Regels voor de aanvaarding van materialen voor de bouw van ketels".
