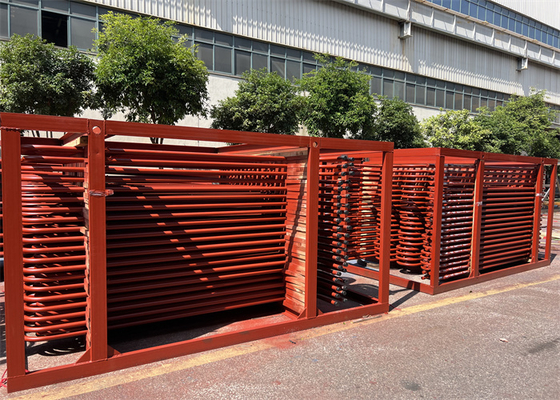

Warmtewisselaar Boiler Stoom Oververhitter en Herverhitter Spiralen Voor Thermisch Efficiënt

Warmtewisselaar Boiler Stoom Oververhitter en Herverhitter Spiralen Voor Thermisch Efficiënt

HRSG Boiler Oververhitter en Herverhitter Desuperheater systeem ASME Standaard Chinese Fabrikant

Oververhittingssysteem Oververhitter Spiraal

_{Oververhitters in boilers met grote capaciteit zijn van zowel convectief als stralingstype.}

_{De convectieve oververhitters worden in de tweede gang van de boiler geplaatst en worden ook wel lage temperatuur oververhitters genoemd. Over het algemeen vindt er een temperatuurstijging van ongeveer 40 tot 60 graden Celsius plaats aan de stoomzijde in deze oververhitter.}

_{De stoom hiervan gaat naar een stralingstype oververhitter, de zogenaamde paneel- of platenoververhitter, en daar vindt een temperatuurstijging van ongeveer 70 tot 100 graden Celsius plaats.}

_{Dit wordt gevolgd door de uiteindelijke oververhitter, en de resterende vereiste temperatuur wordt hier opgenomen. Men moet begrijpen dat de ontwerper het opnamepatroon kan variëren, afhankelijk van zijn manier van werken of vereisten.}

_{Maar in alle toegepaste methoden moet de uiteindelijke temperatuur binnen een smalle marge liggen, over het algemeen plus / min vijf graden Celsius. De oververhitters zijn zo bewerkt dat er voor de ontworpen brandstof van de boiler geen desuperheating-vereiste zal zijn.}

Desuperheating systeem

• Er worden wereldwijd drie belangrijke systemen toegepast: het injectietype, het type dat de rookgasstroom omleidt en de branderhelling. De laatste twee worden toegepast voor de temperatuurregeling van de herverhitterstoom. De eerste wordt toegepast voor de temperatuurregeling van de oververhitter.
• Het wordt ook gebruikt in herverhitters tijdens noodsituaties wanneer de temperatuur moet worden afgekoeld, zelfs nadat de maximale controle van het normale toegepaste systeem is bereikt.
• De materiaalkeuze voor de oververhitter vóór de injectie zal sterk worden beïnvloed door de hoeveelheid injectie.

Functies en kenmerken van oververhitters en herverhitters

functies van oververhitters en herverhitters:

Oververhitters en herverhitters zijn belangrijke onderdelen voor de verwarmingsoppervlakken, die worden gebruikt om de stoomtemperatuur te verhogen, met als doel de stoomenthalpie te verbeteren en verder de thermische circulatie-efficiëntie voor een energiecentrale te verhogen.

Oververhitters werken om onverzadigde stoom te verwarmen tot oververhitte stoom met een bepaalde temperatuur. Wanneer de boilerbelasting of andere werkomstandigheden veranderen, is het noodzakelijk om ervoor te zorgen dat de oververhitte stoomtemperatuur normaal is en binnen het toelaatbare bereik van temperatuurvariatie valt.

Vanuit de thermische circulatie in een energiecentrale geldt dat hoe hoger de oorspronkelijke parameters van druk en temperatuur zijn, hoe beter de thermische efficiëntie van de circulatie is, of dat de stoomvochtigheid van de achterkant van de stoomturbine te hoog is, wat de veiligheid beïnvloedt. Hoewel de oververhitterstoomtemperatuur wordt beperkt door metalen materialen, ligt de oververhitte temperatuur voor de meeste energiecentrale boilers momenteel, vanwege de beperking van metalen materialen, nog steeds binnen het bereik van 540-555 graden, en om te voorkomen dat de stoomvochtigheid van de schoepen van de achterkant van de stoomturbine te groot wordt, wordt dus een middelste herverwarmingssysteem toegepast.

Wat zijn de verschillen tussen Oververhitter en Herverhitter?

Details

Ontwerpstructuur

1. verwarming van verzadigde stoom, temperatuur tot 900 graden C.

2. hoog rendement, >90%.

3. snelle verwarming.

4. ontwerp met roestvrij staal.

5. lange ontwerp levensduur, 15 jaar.

Stuur ons de vereiste technische gegevens, zoals stoomcapaciteit, druk, vereiste temperatuur, enz. We zullen dienovereenkomstig ontwerpen.

HD Boiler biedt een eersteklas faciliteit

Al meer dan 30 jaar innoveert en verbetert Hua Dong Boiler continu onze boiler oververhitters en herverhitters. De verbeteringen in buigen, lassen en ontwerp zorgen ervoor dat onze producten voldoen aan zowel Europese als Amerikaanse normen, wat een betrouwbare prestatie garandeert.
