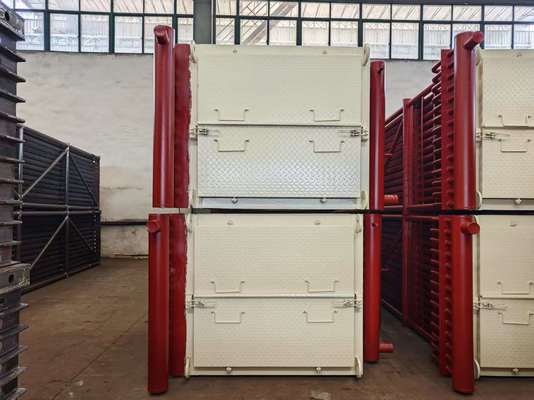

ASME Standaard Boiler Economizer met Geribde Buizen voor Verbeterd Warmteoverdrachtsgebied
Productdetails
| Kleur: | Aangepast | Gebruik: | Machtsplant/cfb Boiler |
|---|---|---|---|
| Type: | Natuurlijke Omloop | Structuur: | waterbuis |
| Uitvoer: | Warm water/Stoom | Brandstof: | Steenkool/gas/olie, waterwarmte |
| Markeren |
ASME-standaard ketel-economisator,boiler economizer met geribde buizen,boiler economizer met hoge warmteoverdracht |
||
Productbeschrijving
ASME-standaardketel-economisator met gevlegde buizen voor een verbeterd warmteoverdrachtgebied
Inleiding
Economisers verminderen ook het risico op thermische schokken en scherpe schommelingen van de watertemperatuur wanneer het toevoerswater in de vat of de waterwanden komt.Steeds strengere milieuvoorschriften die de uitstoot van stikstofoxide (NOx) en zwaveldioxide (SO2) beperken, kunnen ook van invloed zijn op het ontwerp van de zuinigerDe warmteoverdrachtscoëfficiënt aan de gaszijde is veel lager dan aan de waterzijde.Het belangrijkste doel van het ontwerpen van de zuiniger is het verkrijgen van de vereiste warmteoverdracht tegen de laagste kostenEen belangrijke ontwerpfactor voor zuinigers is de maximaal toegestane rookgassnelheid; hogere snelheden betekenen betere warmteoverdracht en lagere kapitaalkosten.
Een boiler economizer is een warmte-uitwisselingsapparaat met vinnen die een vloeistof (vaak water) verwarmen zonder het tot koken te brengen.We kunnen drie soorten ketel-economisers produceren.Het is de bedoeling dat de in het kader van het onderzoek geproduceerde warmteverwarmingselementen worden gebruikt voor het verwarmen van de warmte.
In vergelijking met de naakte buis-economizers kunnen H-vinnenbuis-economizers het oppervlak van de warmte-uitwisseling vergroten en het aantal benodigde buizen verminderen.die de snelheid van de rookgassen verlaagt en slijtage vermindertH-vinnenbuizen kunnen ook worden gemaakt als dubbele H-vinnenbuizen, die een hoge stijfheid hebben, waardoor ze goed geschikt zijn voor lange buisrijzen.Het maakt gebruik van spiraalvormige vinnenbuizen om de problemen van ernstige slijtage en korte levensduur op te lossen.
Technische specificaties
Materiaalstructuur
Bestaat uit een serie van spiraalvormige vinnenbuizen, de koppen van de inlaat en de uitlaat, buiging, frame en andere hulpmiddelen.
Structurele regeling
In lijn / gestapelde volgorde.
Specificaties
| Beschrijving | Koelerspaanders |
| Materiaal | Legstaal, koolstofstaal, SA210C, SA213T22, enz. |
| Materiaalnorm | ASTM, EN of ISO enz. |
| Afmeting | Aanpassing |
| Gewicht |
Min: 10 ton Max.:1000 ton |
| Smelteproces | EF+LF + VD |
| Proces | Materiaal→Ingot → Warm/koudwalsen→ Warmtebehandeling (Normalisatie + tempering) → Inspectie → ruwe bewerking→UT →Tweede warmtebehandeling →afwerkingsbewerking →Inspectie |
| UT-norm | ASTM A388 of EN10228, enz. |
Functie
(1) De economiser is een stoomopwekkingsinstallatie die vergelijkbaar is met een ketel.Wanneer het uitlaatgas uit de motorcilinder door de uitlaatklep ontsnapt, gaat het naar de ketel om stoom te genereren door water te verwarmen..
(2) Nadat dit gas door de economiser is gegaan, wordt de resterende uitlaatgastemperatuur verwarmd en het water in de economiser verhit.en het verbetert de efficiëntie en bespaart het brandstofverbruik
(3) Een economiser gebruikt de restwarmte uit de uitlaatgassen van de ketel, die anders in de atmosfeer zou verdwijnen, om (in de meeste gevallen) het toevoerswater in de ketel te voorverwarmen.Dit verbetert het rendement van de ketel en verlaagt de brandstofkosten.
Variëteit
Economisator voor boilers
| 1 | HDB produceert economisers voor utility ketels, waaronder ketels die worden gevoed met steenkool, hout, olie of andere vaste brandstoffen om elektriciteit te produceren uit de hoge drukstoom van de ketel. |
| 2 | Deze zuinigers bevinden zich gewoonlijk in de achterkant van de ketel en zijn georiënteerd met horizontale buizen.Het water van de ketel loopt door de schakelingen van de zuiniger in de tegenovergestelde richting van de gasstroom (de zogenaamde tegenstroom). |
| 3 | Naakte buizen worden doorgaans gebruikt om asvervuiling te minimaliseren, maar sommige ketel OEM's ontwerpen hun economisers met zweefbuizen, ofwel spiraalvormig of lang zweef. |
| 4 | HDB kan economiser-elementen produceren met kaal, spiraalvormig of langvormig buisje, en als u wilt, kunt u uw eenheid opnieuw ontwerpen naar een van de andere buissoorten.HDB kan ook vervangende koppen voor alle boilereconomizers produceren. |
Pakketketket ketel-economiser
| 1 | HDB beschikt over unieke productiecapaciteiten die de Optimus-ingenieurs ten volle benutten bij het ontwerpen van zwavelzuur-installatie-economizers en superverwarmers. |
| 2 | Hierdoor kunnen de Optimus-eenheden vaak worden geconfigureerd voor een hoger warmteoverdrachts efficiëntie, wat resulteert in een verminderde oppervlaktebehoefte en bijgevolg een goedkoper product. |
| 3 | HDB maakt gebruik van zijn capaciteiten ter plaatse om de buizen te bekleden en te buigen, de koppen te bewerken en te fabriceren, de buizenplaten te boren, alle behuizingsmaterialen te snijden en voor te bereiden,en uitvoeren van alle druk deel en omhulsel lassen. |
| 4 | Dit geeft HDB meer controle over de productiesequentie en -schedule, wat ons heeft geholpen een opmerkelijke prestatie van tijdige levering te behalen. |
HRSG Economizer
| 1 | Economisers voor de hedendaagse HRSG-modules zijn geconfigureerd met fintubies die verticaal hangen.HDB heeft economiser spoelen vervaardigd voor vrijwel alle HRSG OEM bedrijven en begrijpt de unieke kenmerken van elk. |
| 2 | In veel gevallen willen nutsbedrijven hun economisers van gewoon koolstofstaal naar een legeringsmateriaal upgraden om de vloeistofversnelde corrosie (FAC) in de koppen en buizen te weerstaan. |
| 3 | HDB is een one-stop-shop voor de productie van economisers omdat we alle materialen voorbereiden en alle drukonderdelen en bevestigingslassen uitvoeren, van het verven van de buisjes, het fabriceren van de koppen,en de spoelbundel samenstellen.. |
Productie- en aanvaardingscriteria
| · | JB/T6512 "technologische voorwaarden voor de productie van ketels met een hogfrequente weerstandslassen van spiraalvormige vinnenbuizen" |
| · | HG/T3181 "hoge-frequente weerstandslassen spiraalvinnenbuis" |
| · | JB/T6511 "Technische testvoorwaarden voor spiraalvormige buis met vinnen". |
| · | JB1611 "Montagevoorwaarden voor ketelbuis-grijzenboxen" |
| · | JB/T1612 "Bedrijfsvoorwaarden voor de productie van ketels onder druk". |
| · | JB16I3 "Weldingsvoorwaarden voor onderdelen onder druk van de ketel". |
* Opmerking:HD BOILER kan volgens de eisen van de klant een speciaal type economizer op maat maken.
Interne warmtewisselaars
1.Subkoeling kan ook worden veroorzaakt door het gas dat de verdamper verlaat en naar de gascompressor gaat te oververhitten.
2Deze systemen halen warmte uit de vloeistofleiding, maar verwarmen de gascompressoren.
3Dit is een zeer gebruikelijke oplossing om ervoor te zorgen dat gas de compressor bereikt en vloeistof de klep.
4.Het maakt ook maximaal gebruik van de warmtewisselaar mogelijk, omdat het het deel van de warmtewisselaars dat wordt gebruikt om de temperatuur van de vloeistof te veranderen, tot een minimum beperkt,en maximaliseert het volume waarin het koelmiddel zijn fase verandert.
